灰度HDSetv1.4.7.5 最新版

HDSet软件介绍：

灰度HDSet同步调试软件，适用于同步发送卡T901和视频处理器VP210/VP410的调试。

安装说明：

1.解压缩，打开安装程序，选择语言

2.进入安装向导，点击下一步

3.选择安装目标文件夹，点击安装

4.安装完成

使用说明：

查找设备

同步卡T901使用专用USB线连接到电脑上；异步卡A601/602/603/A30/A30+/C10/C10C/C30/D10/D30等使用网线连接到电脑上；

打开软件会自动查找设备，如果没有找到，可以手动点击“搜索”；

当查找到设备后，设备会在左边的列表列举出来，右边会显示该设备的信息。

接收卡参数设置

点击接收卡参数可以进入接收卡参数设置页面，在此页面可以进行接收卡灰度等级，刷新率，PWM 寄存器的参数设置，此界面参数直接影响显示屏显示效果。

硬件设置参数

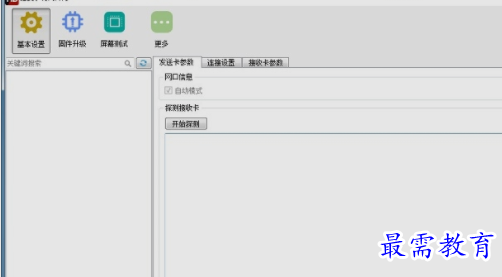

在主窗口点击“设置”→“硬件设置”，设置窗口分为发送卡参数设置，与连接线设置，以及接收卡参数设置。

其中发送卡参数设置可以进行分辨率设置，取帧模式（60Hz/30Hz）选择，接收卡类型（灰度or其它家接收卡），网口控制屏幕起始坐标及建议控制范围（单网口带载面积1024x512@60Hz，1024x1024@30Hz；双网口带载面积1024x1024@60Hz，2048x1024@30Hz），以及各网口控制屏的亮度调整，接收卡探测等功能。
