HCL模拟器怎么测试配置 配置交换机步骤(图文)

一、首先我们需要先打开虚拟机并新建工程，创建好拓扑。

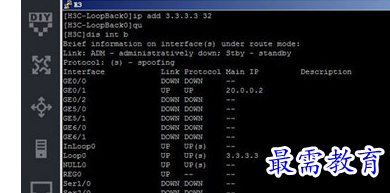

二、其次打开路由器和交换机的终端（无法使用个人模拟器主机，只有使用路由器代替主机）。

三、配置交换机

1、在界面中间的工作台添加设备

在设备选择区点击相应的设备类型按钮（DIY、交换机、路由器、防火墙），将弹出可选设备类型列表，选择交换机设备。

2、用户可以通过以下两种方式向工作台添加设备：

单台设备添加模式：单击交换机类型图标，并拖拽到工作台，松开鼠标后，完成单台设备的添加。

设备连续添加模式：单击交换机类型图标，松开鼠标，进入设备连续添加模式，光标变成设备类型图标。在此模式下，鼠标左键单击工作台任意区域，每单击一次，则添加一台交换机（由于添加设备需要时间，在前一次添加未完成的过程中的点击操作将被忽略），鼠标右键单击工作台任意位置或按ESC键退出设备连续添加模式。

四、远程登录

1、直接使用VTY 0用户界面登录设备时，不需要认证。

2、需要用户名和密码认证，用户名为123，认证密码为321。

3、 需要密码认证，认证密码为321，到此完成交换机配置。

五、配置路由器

点击设备选择区的路由器图标，自动弹出路由器设备类型列表，HCL目前支持模拟MSR36-20型号路由器。

六、验证远程

在模拟器上添加一个本地主机Host，在网络设配器中找到刚才添加的环形网卡，设置IP为刚才路由器接口IP同一个网段，在用线连上你的现实机就和模拟器上的路由器连上了。
