文泰刻绘如何添加刻字机 刻字机连接教程(图文)

首先打开文泰刻绘软件，先设置尺寸，一般可以设置为为宽：高为600：200，有特殊要求的另外设置下即可，进入软件打开需要刻字的文件。

点击文件里面的刻绘输出，将已经设计处理好的图形进行刻字输出。

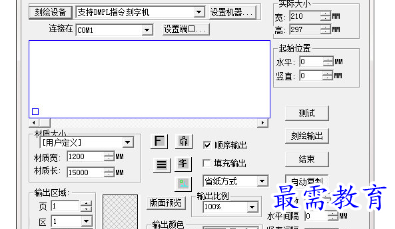

还需进行设置刻绘设备，刻绘设备呢先在厂商里面查找一下，找到后就可以直接点击产品类型，选择刻绘机的型号。如果没有就选其他，产品类型选支持HPGL指令刻字机，接好电脑与刻字机之间的数据线——地线连接，请务必安装地线，刻字机将会持续刻绘，产生一定的静电，如无地线，有可能在刻绘过程中出现骤停、乱刻等现象，点击添加，然后关闭。

使用串口，端口设置为串口1 （当使用串口线时电脑一般默认为COM1，如果你使用的是串口转接线或转接卡需另外查看），串口不需要安装驱动程序。端口流式控制为硬件CTS/RTS 传输速率需依机型设置

点击详细设置，设置串口参数设置，传输速率一般设9600，一定要跟刻绘机上设置的一样，流式控制选下面两个就行，流式控制选错了就会不按图形刻绘。
