变位斜齿轮计算工具v2.0 单文件版

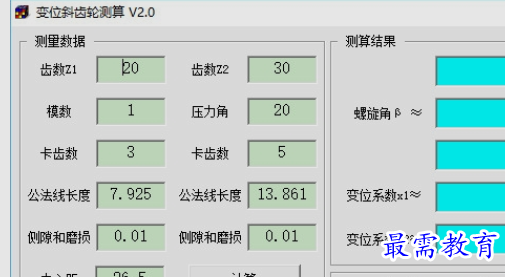

变位斜齿轮测算界面一目了然，用户主需要输入测量数据，齿数、模数、卡齿数、公法线长度、侧隙和磨损、中心距参数参数，点击“计算”就可得出结果了。

复杂的运算交给程序完成即可，大大提高了工作效率。

变位斜齿轮计算公式

1、分度圆齿厚、齿槽宽和公法线长度的计算

s = m(π/2 + 2xtgα)

e = m(π/2 -2xtgα)

Wk = mcosα[(k-0.5)π+ zinvα]+2xmsinα

k=αmz/1800+0.5

αm-----半径为rm=r+xm的圆周上的压力角。

啮合角α'与总变位系数x1+x2的关系

invα'=2tgα(x1+x2)/(z1+z2) + invα

中心距与啮合角的关系

中心距变动系数y的计算：

2、外啮合变位直齿轮基本尺寸的计算公式：

分度圆直径 d d = mz

齿厚 s s = m(π/2 + 2xtgα)

啮合角 α' invα'= invα+2tgα(x1+x2)/(z1+z2) 或cosα'=a/a'cosα

节圆直径 d' d'= dcosα/cosα'
