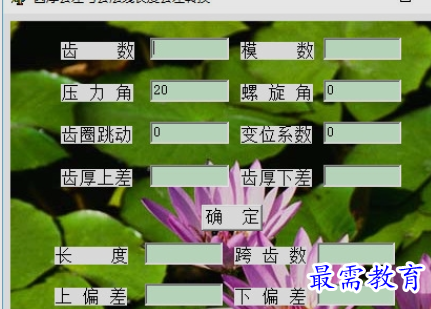

齿厚公差与公法线长度公差转换软件免费版

齿厚是什么？

任意圆周上一个轮齿两侧齿廓间弧线长度称为该圆周上的齿厚。

公法线平均长度偏差公式

公法线平均长度上偏差Ews=Es*scosа-2e*sinа,

公法线平均长度下偏差Ews=Esi*cosа+2e*sinа,

公法线平均长度公差：Tw=Ts*cosа-4esinа,

1、式中2e为齿轮一转内最大的几何偏心量，为ΔFr

2e=ΔFr=KFr,根据国标取K=0.72,式中Fr齿圈径向跳动公差有精度等级和分度圆直径决定（你未给出分度圆直径及应用，所以我没办法给你准确数，你自己查表）。

2、式中α为压力角，标准渐开线圆柱齿轮α=20°

3、式中Ess和Esi为齿轮齿厚上偏差和下偏差，通常齿轮副，两齿轮的Ess相同，

Ess=fa*tagа+(jn min+J)/2cosа

①式中fa为齿轮副中心距极限偏差，

②式中jn min为齿轮副公法线方向极限侧隙，叫作法向极限侧隙，

jn min=jn1+jn2

jn1=a(α1Δt1+α2Δt2)*2sinа(单位mm)
