外啮合变位直齿圆柱齿轮公法线长度计算绿色版

公法线偏大偏小影响说明

公法线偏大的影响

1、在润滑不良的前提下，运行粗暴，产生瞬时冲击的附加载荷、以及噪音等将会随之发生。

2、在齿轮设计和加工中，渐开线曲面一般都没有“面轮廓度”限定，但实际上，面轮廓度是随加工精度的不同而发生区域性不确定变化的，这将导致传动的瞬时突变，传动比瞬时不准，载荷的瞬时突变。

3、渐开线轮廓线加工误差会产生明显的干涉，严重的不能构成理想的接触纯滚动，造成的结果是；啮合运行时，齿面在不同区域产出相对滑移。

公法线偏小的影响

1、公法线偏小将直接导致齿侧隙将变大，随之产生的不良结果有，系统若是交变载荷时，将会导致反向冲击。在交变载荷下，瞬时传动比失准。

2、若是单项载荷，轮齿强度较之公法线偏大状态有谝弱趋向。

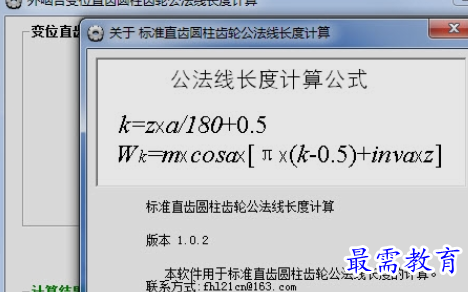

外啮合变位直齿轮公法线长度wk的计算公式

1、变位齿轮公法线长度Wk=（Wk*+ΔW*）m

2、公法线跨测齿数k=（α/180度）Z+0.5+（2xcotα）/π

3、详见《机械设计手册》机械工业出版社2007年12月版 第三卷 第16-31页
