LED屏图文编发软件v1.1 绿色版

LED屏图文编辑软件介绍:

具有强大图文数据编辑并通过串口向外发送点阵数据的WINDOWS版静态LED屏图文编发软件,无加密,压缩后才220K,下载不会后悔!

功能介绍:

1.按"发送1"按钮,编辑且设置好的点阵数据将从指定串口按指定波特率按以下格式发出:

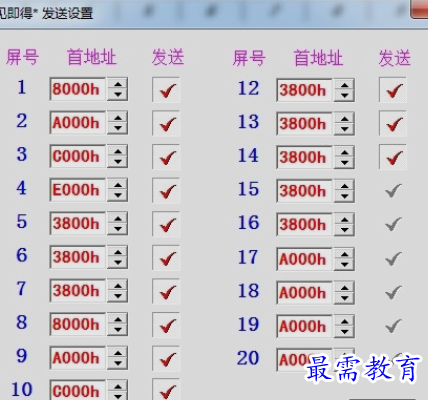

第一字节: 44H 第二字节:屏号(1-20) 第三字节:发送地址高8位 第四字节:发送地址低8位

从第5字节开始,是本屏的点阵数据, 按图像点阵从左到右,自上而下扫描,白色为0(不亮),其他颜色为1(点亮),每

8位组成1个字节,每个字节先从D0(最低位)装配,每行图像的点数要是8的倍数,不是则最后一字节剩余高位用0 补

足.一行扫完后紧接下一行,直到本屏数据发完.

2.按"发送2" 按钮,所发数据除了第一字节改为88H外,其余和按"发送1"相同.

3.按"校时"钮,顺序发送以下11个字节:

66H,66H,年高字节,年低字节,月,日,星期,时,分,秒,毫秒

以上日期时间是从微机取得的.
