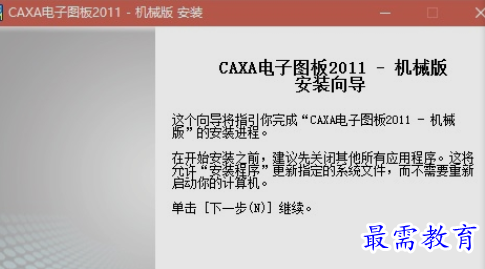

caxa电子图板2011v11.0 免费版

功能介绍

1、高级曲线

针对机械设计的复杂图形，可以通过设定参数值直接生成高级曲线，如公式曲线、齿轮以及孔/轴等复杂曲线

2、属性工具栏

电子图板支持对象属性的直接编辑，通过调入属性工具栏，直接修改图形的当前属性如改变图层、线型、颜色以及文本风格和标注风格等操作可以直接关联图形;也可以更改整个图纸图幅的设置如幅面设置、方向和比例等

3、图片编辑

直接插入图片，并可以即时进行旋转、平移等操作，并且可以通过图片管理器，选择是否嵌入图片以及相对路径链接，增加图片编辑的灵活性

4、标注捕捉

识别所选对象自动生成对应类型的标注，如线性标注、直径标注等;支持对象捕捉和单点捕捉两种捕捉方式。软件不需切换操作即可进行基于对象或特征点标注，减少不必要的操作步骤，提高标注效率

5、局部放大图

按照给定参数生成对局部图形进行放大的视图。可以设置边界形状如圆形边界或矩形边界。对放大后的视图进行标注，尺寸数值与原图形关联

6、工程标注

电子图板除提供常规的尺寸标注工具外，针对机械专业的最新国家标准提供了中心孔、焊接符号、基准代号、引出说明、剖切符号等工程标注工具，增强了粗糙度、倒角标注和形位公差等标注的部分功能。这些电子图板的特色标注功能，大量减少了绘图标注工作量，规范标准的标注方式并减少了设计工作的偏差，提升图纸质量

7、尺寸关联

夹点编辑尺寸时，尺寸数值、箭头、位置自动变化，工程标注随尺寸标注自动关联。电子图板自动领会设计意图，几何尺寸和标注紧密结合
