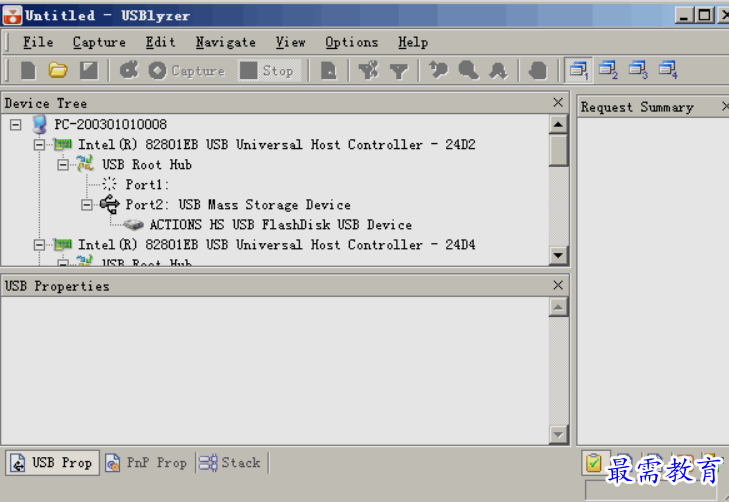

USBlyzer(usb协议分析软件 )v2.2 最新版

USB协议分析仪介绍

USB协议分析仪是协议层的分析工具，是测试设备的一种。对于USB这种高速串行总线来说，仅仅进行物理层测试是远远不够的，由于在高低电平中寓含着丰富的指令，传递着大量信息。所以对于USB传输协议就需要专用的USB协议分析仪来分析测试，USB协议分析仪是按照标准的USB协议来分解数据，将包含有用信息的数据提取出来，并解释这些数据的含义。随着设备之间传递数据速度的不断提高，越来越多的高速串行总线被使用

USBlyzer免费版功能介绍

1、使用方便，可以提供所有与USB设备相关的资料；

2、可以对USB Host Controllers、USB Hubs和USB Devices的活动进行全面周详的分析；

3、该软件界面简洁、操作简单；

4、作为一个完整的软件解决方案，它不需要安装任何额外的硬件或软件。

USB主机是如何识别USB设备的？

当USB设备插上主机时，主机就通过一系列的动作来对设备进行枚举配置（配置是属于枚举的一个态，态表示暂时的状态），这这些态如下：

1、接入态（Attached）：设备接入主机后，主机通过检测信号线上的电平变化来发现设备的接入；

2、供电态（Powered）：就是给设备供电，分为设备接入时的默认供电值，配置阶段后的供电值（按数据中要求的最大值，可通过编程设置）

3、缺省态（Default）：USB在被配置之前，通过缺省地址0与主机进行通信；

4、地址态（Address）：经过了配置，USB设备被复位后，就可以按主机分配给它的唯一地址来与主机通信，这种状态就是地址态；

5、配置态（Configured）：通过各种标准的USB请求命令来获取设备的各种信息，并对设备的某此信息进行改变或设置。

6、挂起态（Suspended）：总线供电设备在3ms内没有总线***作，即USB总线处于空闲状态的话，该设备就要自动进入挂起状态，在进入挂起状态后，总的电流功耗不超过280UA。
