阻容降压计算器v1.1 绿色版

阻容降压计算器软件介绍：

阻容降压计算器是一款简单的电容与电流计算工具，在传统的电路设计中，需要将交流电转换为直流电的时候，可以通过预先控制电容和电流的方式进行转换设计，保证转换以后电路可以正常的使用，通过本软件以后，你就可以快速的计算中电路中的电容和电流。

阻容降压计算器软件功能：

1.电路设计时，应先测定负载电流的准确值，然后参考示例来选择降压电容器的容量。因为通过降压电容c1向负载提供的电流io，实际上是流过c1的充放电电流ic。c1容量越大，容抗xc越小，则流经c1的充、放电电流越大。当负载电流io小于c1的充放电电流时，多余的电流就会流过稳压管，若稳压管的最大允许电流idmax小于ic-io时易造成稳压管烧毁.

2.为保证c1可靠工作，其耐压选择应大于两倍的电源电压。

3.泄放电阻r1的选择必须保证在要求的时间内泄放掉c1上的电荷。

阻容降压计算器软件特色：

已知c1为0.33μf，交流输入为220v/50hz，求电路能供给负载的最大电流。c1在电路中的容抗xc为:

xc=1/（2πfc）=1/（2*3.14*50*0.33*10-6）=9.65k

流过电容器c1的充电电流（ic）为：

ic=u/xc=220/9.65=22ma。

通常降压电容c1的容量c与负载电流io的关系可近似认为：c=14.5i，其中c的容量单位是uf，io的单位是a。

电容降压式电源是一种非隔离电源，在应用上要特别注意隔离，防止触电。

由于最近高亮led比较流行，本人就用10只led做了一只简易的led灯。

由于阻容降压属恒流源特性，白光led导通电压大概在3v左右，10只led

电压大概在30v，设定led流过的电流小于20ma(个人习惯，不希望太亮)：

ic=220v-30v/xc<20ma计算得出xc=8.5k；

再有:xc=1/（2πfc）计算c＝0.37uf；

实际选取0.33uf安规耐压交流275v；c2取10uf/50v；其他r1＝470k；d1～d4选1n4007。

组装完成之后，接上电源一试，非产亮，只是led散射面积太小，屋子里亮度不是很均匀！有机会要做一个20只led的，会更亮一些，同时也非常省电!

使用方法

1、下载解压文件，找到“阻容降压计算器.exe”双击安装

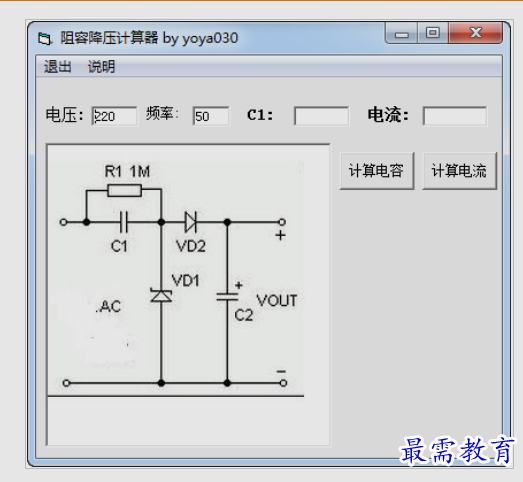

2、进入软件的界面，功能如图所示，输入电压、频率就可以开始计算了

3、您可以选择计算电容、计算电流，输入相关的数据，点击计算即可
