VariCAD 2021 v2.07免费版

基本简介

是一款三维/2D计算机辅助设计软件，主要用于机械工程设计。全面的计算机辅助设计软件使设计师能够快速创建、评估和修改他们的模型。该软件以“全负荷”软件包的形式销售，价格非常实惠，并且具有所有功能。VariCAD提供了出色的性价比，是当今市场最明智的选择之一。

软件特色

1.用户界面和系统环境:varcad的图形用户界面(GUI)旨在实现快速直观的3 d/2 d定位。为了反映设计师的思维过程，这一理念得到了充分的关注和调整，因此可以用最少的步骤捕捉和传播。

2.你可以从建立一个3 d模型开始:用它来自动创建一个绘图文件，或者你只能在2 d中绘制，3 d中的设计更“自然”，因为它代表了实际的零件和组合。三维方法比二维绘图更直观。3 d创建的模型很容易转换成legacy2d文档。varcad工具在更改三维模型2天后更新。

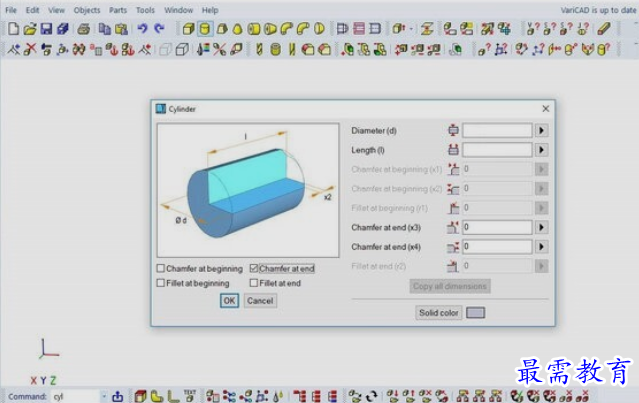

3.3d建模:varcad提供了一个基本3d形状的库(如盒子、圆柱、圆锥体等)。).，可以通过编辑尺寸轻松修改。可以通过轮廓旋转、拉伸或放样来创建实体。更复杂的工具包括在两个轮廓之间旋转、在圆形和矩形之间或不同轮廓之间平滑以及创建直角曲面。

可以添加或减去实体，以形成表示机械零件的布尔树。布尔运算有“自动选择布尔运算”的选项(所谓的选择布尔运算)。您还可以获得已定义的操作，如钻孔、端面铣削或凹槽铣削。Edgars可以是圆桌会议或倒角会议。不同类型的实体转换或它们的编辑可能性。另外，你能编辑布尔树吗？从3d中选择实体零件，或从列表显示结构中选择实体零件。

4.参数和几何约束:虽然可以轻松转换实体或它们的共享，但是可以有选择地定义几何约束。定义后，约束允许您将对象“粘贴”在定义的位置。更准确地说，可以删除建筑自由度。如果其他对象被改变或转换，它们的位置将自动改变。对于常规工作，如果在沙夫特末端施加压力，并且沙夫特的长度发生变化，压力将与最后一条边保持恒定的距离。可以在实体元素之间、整个实体之间或创建的实体的两个轮廓内定义约束。在二维轮廓中输入实体尺寸、限制或距离以创建实体时，可以选择使用参数，也可以选择使用数学表达式来包含参数。通过更改参数值，可以更改实体的形状或位置。

5.3D装配和分组:varcad还提供了装配支持的工具。如果某一缔约方与缔约方大会之间建立了联系，那么对该缔约方文件所做的任何修改都将反映在缔约方大会的文件中，反之亦然。也可以定义链接的实体副本(所谓的相同实体)。在这种情况下，编辑所有身份副本的单个目标原因更新。实体组可以定义为多个对象的简单选择和可见性改变。碰撞测试三维建模的一个出色功能是组件干涉检查。组件之间的音量可能会过度平衡。varcad检查三维组件。

6.计算结果:varcad可以计算二维横截面积、表面积、体积、质量、重心和转动惯量。包括机械零件的计算吗？适合机械设计师每天使用的标准件。这些数据包括应力和压缩水平计算、紧密连接、松键和平行键、格罗弗·沙夫斯、比林斯、组合应力(弯曲和扭转)、热刺和倾斜吉林几何、贝尔德·里夫斯。
