电容器相关计算 v1.0

电容器相关计算功能介绍

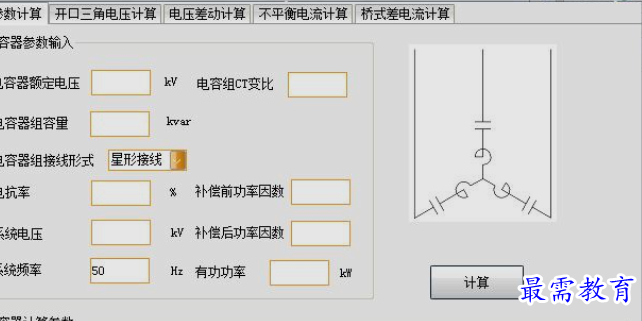

1、电容参数计算

2、开口三角垫压计算

3、电压差动计算

4、电容器相关计算软件正式版支持不平衡电流计算

5、桥式差电流计算

电容器相关计算计算公式

1、一个电容器，如果带1库的电量时两级间的电势差是1伏，这个电容器的电容就是1法，即：C=Q/U

2、但电容的大小不是由Q(带电量)或U(电压)决定的，即：C=εS/4πkd。其中，ε是一个常数，S为电容极板的正对面积，d为电容极板的距离，k则是静电力常量。而常见的平行板电容器,电容为C=εS/d.(ε为极板间介质的介电常数，S为极板面积，d为极板间的距离。)

3、电容器的电势能计算公式：E=CU^2/2=QU/2

4、多电容器并联计算公式：C=C1+C2+C3+…+Cn多电容器串联计算公式：1/C=1/C1+1/C2+…+1/Cn

5、电容器对于频率高的交流电的阻碍作用就减小,即容抗小,反之电容器对频率低的交流电产生的容抗大;对于同一频率的交流电电.电容器的容量越大，容抗就越小，容量越小,容抗就越大

6、串联分压比：电容越大分的电压越小并联分流比：电容越大通过电流越大

7、当t= RC时，电容电压=0.63E;当t= 2RC时，电容电压=0.86E;当t= 3RC时，电容电压=0.95E;当t= 4RC时，电容电压=0.98E;当t= 5RC时，电容电压=0.99E;T单位S R单位欧姆C单位F

8、T时刻电压：Vt=V0+(V1-V0)*[1-exp(-t/RC)]
