超级绘图王 v6.2

超级绘图王软件简介

超级绘图王是市场上第一款专为建筑施工的绘图而设计的软件（同时也兼顾其它行业的绘图）。建筑施工企业的技术员、资料员等人员需要大量绘图，但目前没有非常适合于他们的绘图软件。AutoCAD是当前主要的建筑绘图软件，但其不是专门针对建筑绘图而开发的，因而学习难度大，并且绘图速度慢（因其没能有通过参数自动生成图纸的功能）。

超级绘图王用于百分之百地彻底解决建筑企业人员遇到的各类绘图难题，它既有基绘图功能，又有参数化绘图功能。通过基绘图功能，用户可以自由绘制直线、圆弧等各种基图形；通过参数化绘图功能，用户可以通过输入房间的尺寸，来让软件自动生成建筑物的图纸。

超级绘图王软件功能

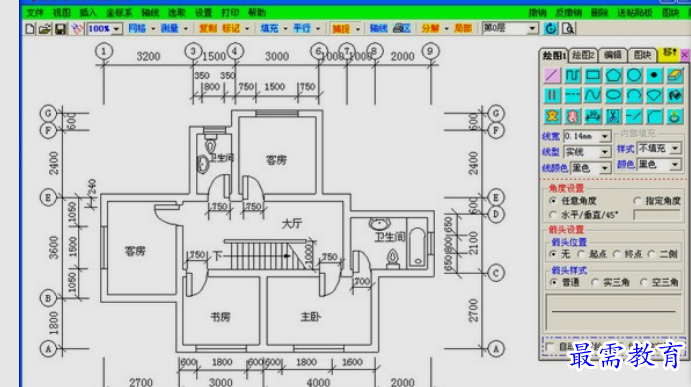

主窗口内包含菜单、工具栏、绘图区、状态栏和一些小的功能部件（如提示标签、绘图区大小调整控制块等）。绘图区是一块供用户在上面绘制图形的“画布”，是软件的主要工作区域。绘图区固定位于主窗口客户区的左上角，但其大小可调。

主窗口内有一个长条形的小窗口叫做提示标签，它的作用是显示一些提示，如移动鼠标时可以显示当前鼠标的位置，绘图时可以显示当前所绘图形的参数（直线的长度、圆的半径等），某些步骤较多的作则提示下一步该怎么做，等等。

主窗口的底部是状态栏，状态栏由许多个“格”构成，每个“格”是一个小长方形区域。除最后一个格仅用于显示提示外，其它的格都具有控制作用，具体作用见后面各章中的介绍。

作面板的主要作用是发出绘图命令和设置绘图参数。

超级绘图王软件特色

超级绘图王有四大特点：作简单、自动生成、功能实用和疑难不难。

1．作简单

在称得上CAD的软件中，超级绘图王绝对是最简单的，基本上可以做到“一学就会，过目不忘”。

①所有作都在尊重行业习惯，同时力求直观化，使用户感觉如同手工下用直尺铅笔画图那样，想画什么就画什么，想怎么画就怎么画。

②软件界面精致而巧妙，主要功能都集中在一个作面板窗口内，选中一项功能后（例如选中直线），所有的附属选项（如画直线时的线型、线宽、线颜色等画线参数，以及直线是否带箭头，箭头的样式等附加参数）都显示在作面板窗口下面的伸缩区内，所有可以进行的作都一目了然，而且用

户只在很小的面积内移动几下鼠标，就可以完成全部设置。

③超级绘图王是完全从底层自主开发而成（而不是基于AutoCAD等现成软件基之上二次开发而成）。由于从内核上就是针对特定行业的需要求而设计，因而它功能集中，结构简洁，无任何多余累赘的东西（而通用的软件往往集成了各行各业的需要，因而结构庞大），从而从根本上决定了它简单易学，是“轻量级”的绘图工具。

2．自动生成

一张大图纸内可能有成千上万个图形，难道用户要手工逐个绘制？如果是那样的话，不知猴年马月才能画完。更可怕的是，由于图纸上图形之间是相互关联的，在图纸绘制完后，有时即使对图纸进行稍许修改，也会牵一发而动全身，由此带来的工作量岂不会使人发疯？

在手工绘图时，图纸不论大小，都需要绘图人员逐笔绘制。但在电脑绘图时，这一规则是不适用的，电脑绘图的规则是：图纸应该由软件“算”出来，而不是由用户“画”出来。

在电脑绘图时，用户的工作是“告诉”软件如何生成图纸，而不是去逐笔绘制图纸！只有这样，用户才能从繁琐的绘图工作中解放出来，将精力专注于图纸的“设计”，而不是“绘图”。同时，对图纸的修改，也简化为对设计参数的调整（再由软件自动重新生成图纸即可）。

超级绘图王内置了建筑图纸的自动生成功能，可以自动生成图纸上绝大部分图形，用户只需要再对生成的图纸进行稍许的修补即可，因而具有极快的绘图速度。简单的建筑平面图，十几分钟即可画完。
