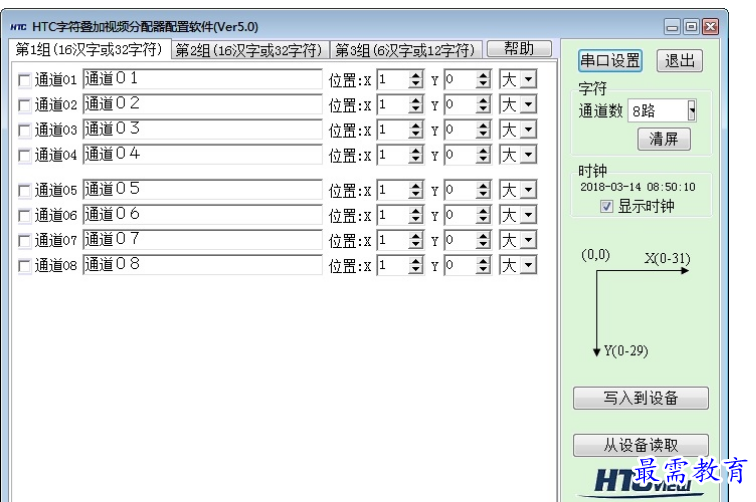

字符叠加视频分配器配置软件v5.0 电脑版

字符叠加视频分配器配置软件介绍

本产品采用专用视频运算放大器技术，视频信号经过分配的同时，可实现一定的相位校正，在一定程度上纠正视频传输线路上的相位失真，是娱乐、电教、监控等视频分配的最佳选择；产品还可在图象信号上按所要求位置、字体、大小叠加各种中、英文字符及图案等。

网络字符叠加器最新版功能

-16通道进，32通道出的分配器能减少设备体积，提高系统的稳定性。

-视频黑白、彩色兼容，一路视频输入信号分配成2路视频输出信号

-分配输出带自动相位校正，采用专用视频运算放大器、2倍放大功能

-视频频率响应平坦，可根据用户的需求设置汉字字符

-本设备经分配输出的每一路视频信号的带宽、峰值电压和输出阻抗与输入的信号格式相一致。

电脑设置方法：

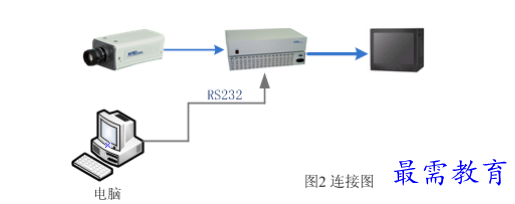

按图2连接好设备

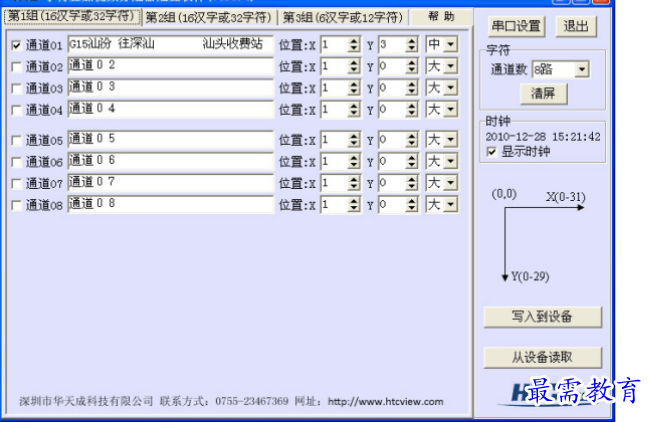

启动“多通道字符叠加设置.exe”后出现以下界面

*.“通道数”对应选输入视频的通道数量;

*.每个通道的内容、位置、汉字大小（大、中、小）可以自由设定;

*.时钟设置当不选时，设备关闭时钟显示;

*.设定好后点“写入到设备”就可以，内容和位置断电保存;

*.已写到设备中的内容可以“从设备读取”，并显示到菜单对应位置;

时间动态调整

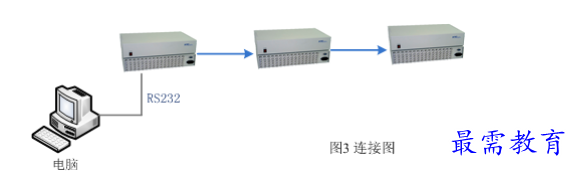

时间调整的设备连接图如下：

按图3连接好设备

电脑和第一台设备用两头是母头的电缆一端接电脑，另一端接随机带的串口一分二电缆，设备之间电缆以“手拉手”方式连接。

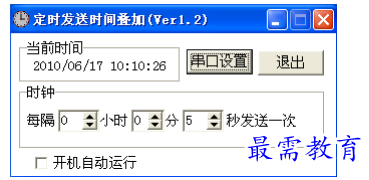

启动“定时发送时间叠加.exe”出现以下界面

*.“串口设置”缺省为:波特率9600,1,8,1,n （串口帧约定：采用10位帧。

1位起始位，8位数据位，1位停止位。无奇偶校验位。）

*.调整时间间隔可以任意设置,一般4个小时一次可以满足使用要求

*.“开机自动运行”选中后，电脑开机后会自动运行此软件
