IncArray(递增阵列CAD插件) V1.0 绿色版

【插件介绍】

　　我们的图中有很多文字是递增的，例如表格的序号，轴网的轴号、设备零件的序号等等，网上找到一个插件，在阵列文字的同时编号会自动递增，在此分享给大家，希望有人能用得上。

【使用方法】

　　1、 在CAD中输入AP，加载下载的LSP程序：IncArrayV1-7.lsp。

　　2、 加载成功后，插件提供两个命令：incarray和inarrayd。

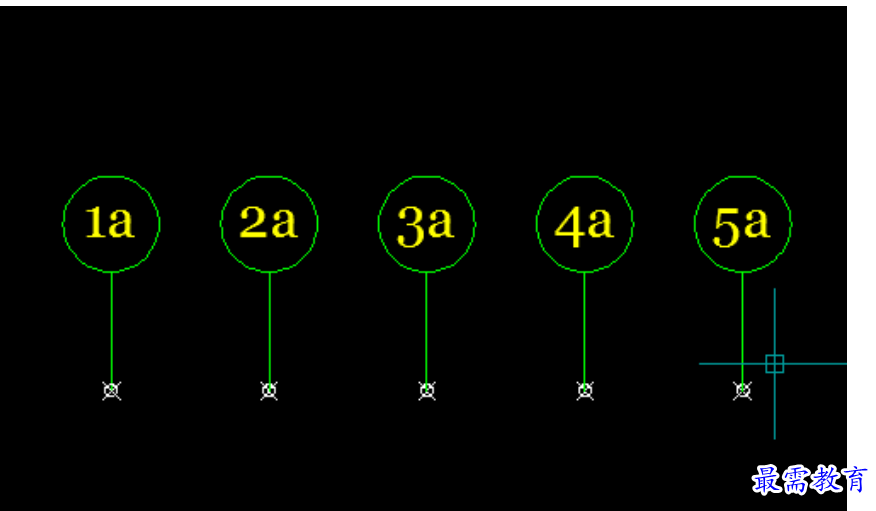

　　Incarray是Incremental Array的简写，inarrayd的d表示动态（dynamic），在光标拖动的过程中可以看到阵列的效果。两个功能的效果可分别参看动图。

　　两个命令的提示是一样的，首先设置增量，然后选择对象，然后就是设置阵列的间距和总距离，提示如下：

　　Specify increment<1>: （设置数字的增量，默认为1，如果有特殊需要，可以改为其他数字）

　　选择对象：（可单选或多选，选择完回车继续下面的操作。

　　Specify basepoint: （拾取基点）

　　Specify arrayvector: （拾取阵列的间距）

　　Specify array endpoint:（拾取阵列的端点）

　　递增阵列操作很简单，试一两次就行了。

　　阵列时可以同时选中其他图形，只要有数字就可以递增。如果一个文字中有多个不连续的数字，每个数字会单独递增，这个可能不是大家所需要的。

　　提示：如果你觉得命令太长不太方便，可以用记事本打开LISP程序，搜索并修改一下命令名即可，别跟CAD其他命令冲突就行。
