TXLINE 2003官方正式版

TXLINE软件特色

      微带线计算公式：

      1、阻抗往往用复数形式来表示，Z=R+jX(单位为Ω)。

      2、其中，实数部分R就是电阻(单位为Ω)。

      3、虚数部分是由容抗、感抗组成，(电容C，单位为F。容抗XC，单位为Ω。)(电感L，单位为H。感抗XL，单位为Ω。)。

      4、由于容抗与感抗在向量上是相反的两个量(电角度相差180度)，所以我们有X=(XL-XC)。

      5、容抗XC=1/ωC，感抗XL=ωL，其中：角频率ω=2*π*f，f为频率。所以，感抗或容抗值的大小不仅与电感或电容本身的大小有关，还与他们所在回路中的工作频率有关，例如我国电网的工作频率为50周波，而美国是60周波，所以尽管电阻、电感、电容的值是一样，但计算出来的感抗、容抗、阻抗是不一样的。

      6、所以我们得到的复数阻抗有：Z=R+j(XL-XC)，而他的模(标量)|Z|=(R^2+X^2)^0.5。

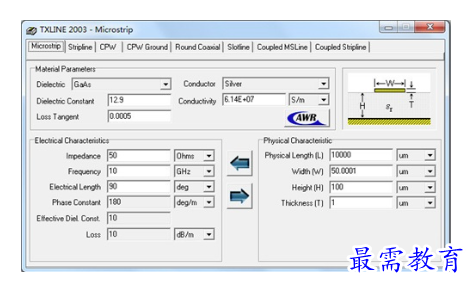

使用方法

      1、Impedance表示匹配电阻值

      2、Height表示PCB材料板的厚度

      3、Gap表示覆铜边沿与导线的距离

      4、Frequency表示电路工作的频率

      5、Width表示计算出来微带线的宽度

      6、Thickness表示PCB材料板上铜层的厚度

      7、Physical Length表示计算出来微带线的长度

      8、Dielectric Constant表示所选PCB材料板的介电常数
