ISIS(射频测试工具)v2.02 绿色版

　ISIS提供多种计算功能帮助用户分析射频信息，可以在软件计算GSM信道信息，可以在软件界面显示E-GSM、DCS、PCS、GSM850四种数据，直接在界面上填写新的数值就可以在右侧显示具体的信息，也可以使用软件提供的标准数据计算GSM信息，软件界面的工具都是可以正常使用的，计算的数据也很精准，适合需要分析射频数据的朋友使用；ISIS界面使用简单，结合官方的帮助文档就可以了解各种计算工具的使用方法，需要就可以下载体验！

软件功能

　　1、ISIS提供射频分析功能，可以直接在软件上找到GSM计算MHz

　　2、可以输入MS Rx 947.4 MHz数值，可以计算MS Tx 902.4 MHz

　　3、计算的内容都可以及时在界面上显示，方便用户查看结果

　　4、支持GSM、TRANS、RX、MATCH、FILTER等计算功能

　　5、很多工具使用都是非常简单的，直接输入数值就可以开始计算

　　6、可以对不同阻抗的计算规则设置，可以求解LC

软件特色

　　1、ISIS提供很多计算功能，鼠标在顶部切换到需要的工具就可以使用

　　2、软件界面已经提供数值名称，输入数值就可以显示结果

　　3、可以显示频谱图像，方便用户查看频谱变化信息

　　4、各种内容的计算结果都直接在软件上显示，可以查看对应数值计算的结果

　　5、如果你在计算射频数据就可以通过ISIS计算各种结果，查看射频变化

官方教程

　　ISIS 2.02 使用指南

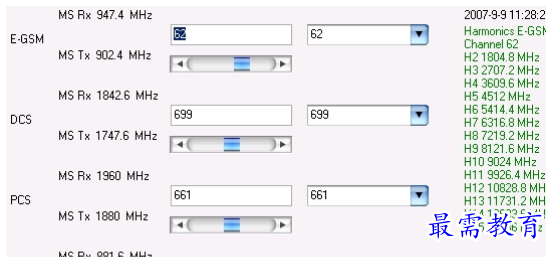

　　1. GSM

　　ARFCN用于查询GSM信道频率以及对应的谐波频率，您也可以在Edit中输入信道再按回车。在右下角您可以选择PCL PVT ORFS SPUR，这些都来自于3GPP TS 51.010。

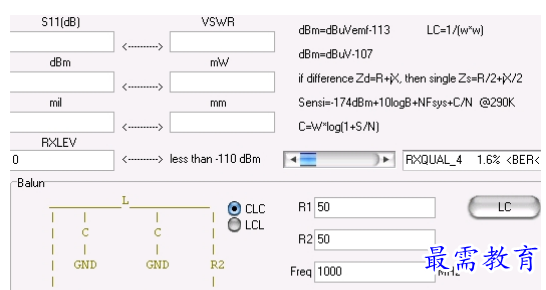

　　2. TRANS

　　用于单位转换，您可以在Edit中输入数字再按回车。Balun基于正负90度相移和阻抗匹配的原理，按LC求解。

　　3. RX

　　用于噪声计算，按set即可。

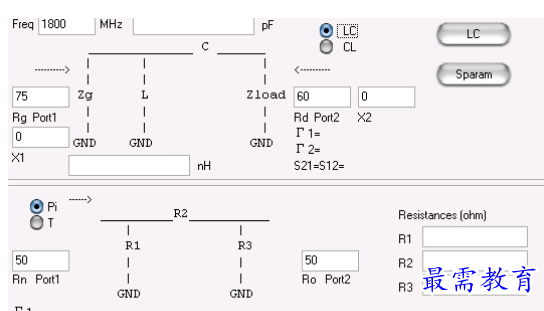

　　4. MATCH

　　用于计算L型匹配网络和PI型T型衰减网络。按LC求解所需LC网络，按Sparam求解已知网络的S参数。按Resistance求解衰减网络，按Attenuation求解已知网络的衰减系数与S参数。

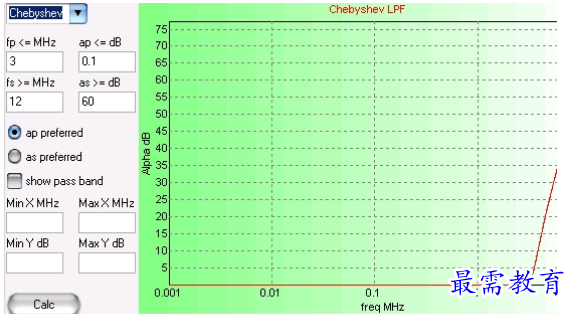

　　5. FILTER

　　用于计算低通滤波器的频响，按Calc求解滤波器的阶数与衰减频响曲线。

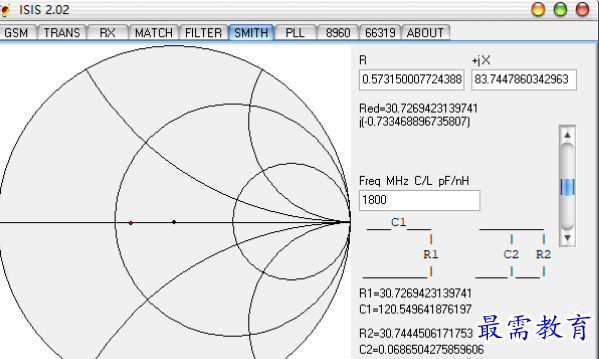

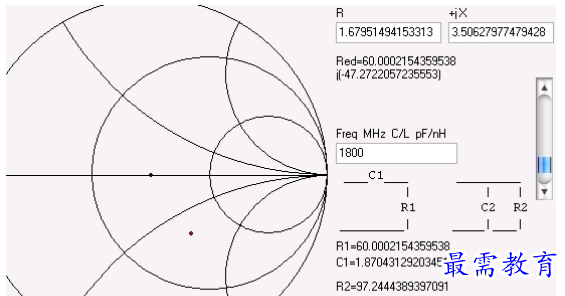

　　6. SMITH

　　在smith圆图中点击任一地方或继续拖动可显示阻抗值、等效的R/C/L网络与反射系数。您也可以在Edit中输入数值再回车，或拖动ScrollBar。

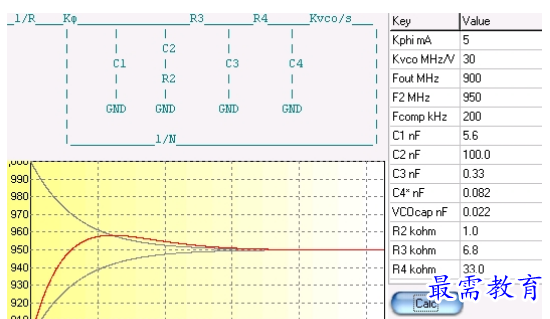

　　7. PLL

　　按Calc求解所需参数与频率锁定时间曲线。

　　8. 8960

　　用于GSM手机的测试。在Edit中输入命令再回车可将该命令传给8960用于debug。

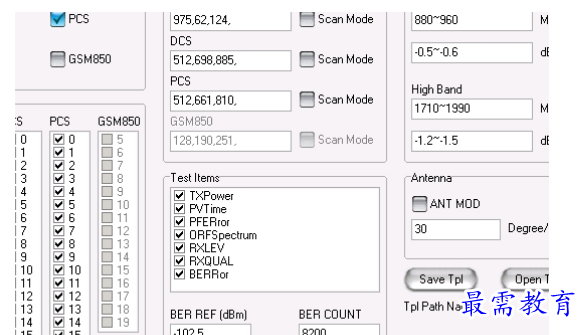

　　测试时先按TestPlan出现如下窗口

　　按Config使配置生效，按StartTest开始测试。

　　9. 66319

　　用于电流的测试。在Edit中输入命令再回车可将该命令传给66319用于debug。按Config&Test开始测试。
