电缆计算软件 1.1官方正式版

电缆计算软件是一款操作简单、专业实用的专业电缆计算工具，电缆计算程序最新版软件支持电缆选型、载流量查询、压降计算、交流电阻计算等非常实用的功能，适合于电力、电气行业等设计及安装人员使用。

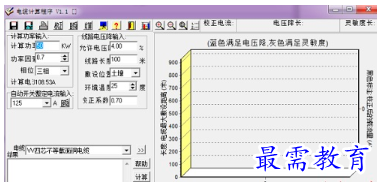

电缆计算软件软件特色

　　1、计算功率：单位KW，最好在500KW以内。

　　2、功率因素：从0.05～1.00变化，间隔0.05。

　　3、相位：三相、单相220V的A相B相C相、单相380V的AB相BC相CA相。

　　4、计算电流：单位A，其值根据上述2～4自动计算。是选择电缆的三个方法之一，当校正后的电缆载流量大于计算电流时，此电缆即为所选电缆。见公式一。

　　5、开关电流：单位A，是保护电缆用的自动开关整定电流，其值大小影响电缆选择结果，是选择电缆的三个方法之一，当校正后的电缆载流量大于开关电流时，此电缆即为所选电缆。见公式二。

　　6、电缆长度：单位m，最好在2000m以内，第三个选择电缆的方法中使用，关系到线路电压降的大小。

　　7、线路压降：第三个选择电缆的方法中的关键性指标，直接决定电缆是否满足要求，最好不超过15%。见公式三。

　　8、敷设位置：分空气和土壤。电缆在空气和土壤中的载流量是不一样的，一般空气中略大。三种计算方法都要根据敷设位置，决定取数据库中的哪个载流量值。

　　9、环境温度：单位：摄氏度，不管敷设位置如何，环境温度都会对载流量产生影响，电缆样本中给出的是测量时的温度，环境温度高于样本温度时，载流量会线性减小。

　　10、校正系数：电缆敷设环境是多样的，校正依据源于《民用建筑电气设计规范》JGJ/T-92中表8.4.5.1～8.4.5.8。点击详细钮后，弹出校正系数对话框，显示五种校正选择，因构件较复杂，故使用Delphi编程，制成DXDLJZ.DLL库，在VB中调用。

　　11、电缆：启动时自动搜索LIB目录下所有txt文件，去除后缀，填入电缆列表框，用户所选的电缆，即成为以后数据库文件名。点击详细钮后，弹出电缆数据列表框，显示当前所选电缆的详细数据。

　　12、结果列表框：显示最后计算结果，给出所选电缆截面，计算压降，校正系数，电缆校正载流量，样本中的电缆载流量等。

　　13、计算按钮：进行计算，并选择电缆。

　　14、直方图：显示计算结果。

　　15、帮助按钮：显示本说明文件。

　　16、退出按钮：退出程序。

查看全文

电缆计算软件安装步骤

　　1、直接将软件拷入指定的硬盘目录下。如“C:电缆计算程序”，但必须保证电缆数据库文件位于LIB目录下，如“C:电缆计算程序LIB”，且此目录下不应有其他无关的文件。

　　2、软件启动运行：

　　双击“电缆计算程序.EXE”文件，即可进入软件环境。

　　3、安装盘文件：

　　电缆计算程序.EXE 主程序文件DXDLJZ.DLL 库文件，包括校正系数选择框和电缆数据列表框LIBVV22四芯不等铜电缆.TXT 电缆数据库文件...

　　初始设置

　　启动后，若软件找不到电缆数据库目录LIB，则提示无法找到LIB目录，请根据提示的目录建立LIB子目录。

使用方法

　　一、以文本文件形式存放，文件后缀“txt”，文件名要清楚地表示电缆的型号与简称。

　　二、每行十四个数据，从左到右依次如下所示，行尾回车换行结束。

　　1、电缆截面

　　单位：平方毫米

　　2、近似外径

　　单位：毫米

　　3、近似重量

　　单位：公斤/千米

　　4、空气中载流量

　　单位：安培

　　5、直埋土壤中载流量

　　单位：安培
