step7 microwin sp8(西门子s7-200编程软件)v4.0中文

step7 microwin sp8软件特色

1、主界面

启动step7-micro/win32编程软件，其主要界面外观如图2所示。

主界面一般可分为以下6个区域：菜单栏(包含8个主菜单项)、工具栏(快捷按钮)、浏览栏(快捷操作窗口)、指令树(快捷操作窗口)、输出窗口和用户窗口(可同时或分别打开图中的5个用户窗口)。除菜单栏外，用户可根据需要决定其他窗口的取舍和样式的设置。

2、基本功能

step7-micro/win32的基本功能是协助用户完成应用程序的开发，同时它具有设置plc参数、加密和运行监视等功能。

编程软件在联机工作方式(plc与计算机相连)可以实现用户程序的输入、编辑、上载、下载运行，通讯测试及实时监视等功能。在离线条件下，也可以实现用户程序的输入、编辑、编译等功能。

文本安装教程

双击 step7-microwin_v40_sp8.exe 文件开始安装。

请按照安装过程中弹出的提示进行操作。

第 1 步：通过 windows 控制面板卸载旧版本 step 7-micro/win v4.0。

第 2 步：冷重启计算机。

第 3 步：通过再次双击 step7-microwin_v40_sp8.exe 文件，安装 step 7-micro/win v4.0 sp8。

安装新的 step7 micro/win v4.0 sp8 后，也为下列软件安装了新补丁：

+ s7-200 explorer

+ td keypad designer

这两个程序都是 step 7-micro/win v4.0 的免费组件，在安装新的 sp8 时会自动升级。

安装新的 step 7-micro/win v4.0 sp8 后，会自动升级已安装的 step 7-micro/win 指令库。

step 7-micro/win 指令库 (订货号：6es7 830-2bc00-0yx0) 是 step 7-micro/win 的可选组件，有偿提供。

如果在标准文件夹中没有安装以前的版本，则可能无法自动升级 s7-200 explorer 和 td keypad designer。这种情况下，必须手动安装这两个软件包。切换到相关目录，执行 rejoin.bat，然后在这些情况下执行 exe 文件开始安装。

对已在使用旧版 step 7-micro/win v4.0 的用户，免费提供新的 step7 micro/win v4.0 sp8。

程序编写的基本操作步骤

1、创建项目：在为控制系统编写应用程序前，首先应当创建一个项目（project）。可用菜单命令“文件→新建”或按工具条中“新建项目”按钮，创建一个新的项目。使用菜单命令“文件→另存为”，可修改项目的名称和项目文件所在的目录。

2、打开一个已有的项目：使用菜单命令“文件→打开”，可打开一个已有的项目。如果最近在某个项目上工作过，它将在文件菜单的下部列出，可直接选择。项目存放在*.mwp的文件中。

3、设置与读取plc的型号：在给plc编程前，为防止创建程序时发生编程错误，应正确地设置plc的型号。使用菜单命令“plc→类型”，在出现的对话框中，选择plc的型号。在建立了通信连接后，单击对话框中的“读plc”按钮，可读取plc的型号与硬件版本。

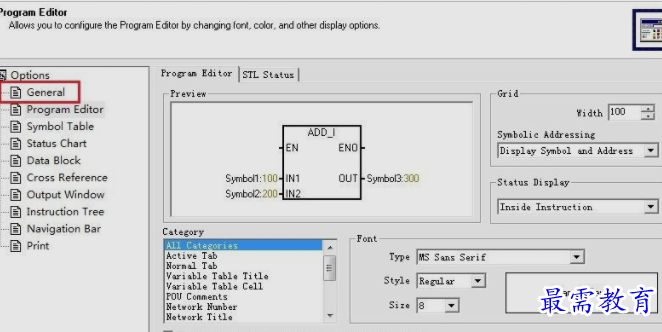

4、选择编程语言和指令集：使用菜单命令“工具（tools）→选项（options）”，就弹出选项对话框，单击“通用（general）”按钮，可选择simatic指令集或iec1131-3指令集。还可以选择程序编辑器（lad、fbd及stl）的类型。

5 确定程序结构：数字量控制程序一般只有主程序，系统较大，功能复杂的程序，还可能有子程序、中断程序和数据块。

●　主程序（在s7-200中为ob1）在每个扫描周期被顺序执行一次。

●　子程序的指令存放在独立的程序块中，仅在被别的程序调用时才执行。

●　中断程序也被存放在独立的程序块中，用于处理预先规定的中断事件。中断程序不由主程序调用，在中断事件发生时由操作系统调用。

6、编写符号表：为便于记忆和理解，可采用符号地址编程，通过编写符号表，可以用符号地址代替编程元件的地址。

7、编写数据块：数据块用于对变量寄存器v进行初始数据赋值，数字量控制程序一般不需要数据块。

8、编写用户程序：用选择的程序编辑器（编程语言）编写用户程序。

9、编译程序：用户程序编写完成后，要进行程序编译。使用菜单命令“plc→编译（compile）”或“plc→全部编译（compile all）”，或按工具条中的编译按钮、全部编译按钮，进行程序编译。编译后在屏幕下部的输出窗口显示语法错误的数量、各条语法错误的原因和产生错误的位置。双击输出窗口中的某一条错误，程序编辑器中的光标会自动移到程序中产生错误的位置。必须改正程序中所有的错误，且编译成功后，才可能下装到plc中。

10、程序的下装、上装及清除：当计算机与plc建立起通信连接，且用户程序编译成功后，可以进行程序的下装操作。
