电子电路图制作（Visual Graph） 8.0官方正式版

电子电路图制作（Visual Graph）是一款适合于在WEB上开发B/S架构的应用程序，电子电路图制作（Visual Graph）官方版功能强大它适合开发各行业涉及图形的应用系统，例如电力、煤炭、化工、自动化监控、仿真、图形建模、图形拓扑分析、矢量绘图、中国式表格、GIS地理信息系统、工作流等，应用范围非常广泛。

电子电路图制作（Visual Graph）软件特色

      isual Graph超强的功能让人简直无法想象这是一个特别小的软件，不需要任何第三方技术，就可以实现工业上几乎任何可以动作的仪器仪表，例如 刀闸、开关、仪表盘、气温计、气缸、各种液位罐、煤矿用传送皮带、风机、 LED显示、滑块、各种信号灯、各种异形按钮、棒图、饼图、曲线图等等。因此在工业自动化监控、仿真、电力、煤炭、化工等方面具有非常好的应用。目前已经在这些行业得到了广大企业用户的交口称赞。

      Visual Graph图形具有类似Visio那样的设计界面，可以转换AutoCAD、MapInfo、Visio、CorelDraw等流行软件的矢量图形，允许用户非常方便地制作自己的图形符号，绘制漂亮的矢量图形。此外，软件支持表格绘制功能，图形之间还可以建立拓扑连接关系。

      Visual Graph基本的图形只有三种：文字、形状和线条，但是由于内置了功能强大、易学的脚本语言，这三种基本图形组合而成的 “元件”就具有无穷的生命力，这些元件被封装后使用时，程序员不用考虑内部实现的细节，直接把元件当作一个整体对象来使用。

      Visual Graph图形的基本属性繁多，涵盖了目前图形应用的方方面面需求。此外，图形可以添加两种类型的自定义属性，一种只是作为存储数据，另一种则可以通过属性的修改而改变元件内部的结构 。例如当给仪表盘的Value赋值时，仪表盘指针偏转。

      Visual Graph具有完善的交互能力，图形运行时，不仅画面有各种鼠标、键盘事件，而且每个图形单元都可以实现自己的事件。此外，还可以制作对话盒、菜单、弹出式窗口等。

查看全文

使用方法

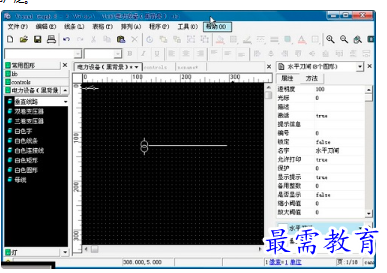

      1、vg.exe是集成开发环境，运行它就可以绘制图形，设计图库，编写脚本，调试运行。需要dat目录下的一些文件。

      2、vg.chm是Visual Graph帮助系统。

      3、vg.dll是核心COM组件，需要运行"Register.bat"注册到计算机里面,该程序不影响vg.exe，需要dat目录下的一些文件。

      4、ext.dll是扩展函数库，供脚本语言使用。

      5、consts.bas是系统启动时执行的脚本程序，定义了许多公共变量。

      6、vgplayer.exe是Visual Graph图形文件浏览软件，需要dat目录下的一些文件。

      7、lib目录里面是一些元件库的例子(请自行设计开发其他元件库)。

      8、demo目录下是Visual Graph各种图形例子。

      9、dat目录下的文件是vg.exe的界面，全部都是.tbl图形文件格式，初学者切勿修改!否则可能会出现各种问题。
