通风管道阻力计算 1.0官方正式版

计算说明

      1.计算方法：

      通风管道阻力计算最新版根据陆耀庆编《使用供暖空调设计手册》提供的方法计算。

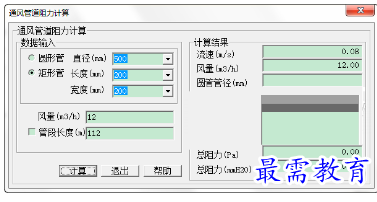

      2.数据输入：

      风管尺寸：输入圆管直径和矩形管的边长。

      风量：风管内的风量。

      风管长度：如果给出风管长度，它

      将计算该管段的总阻力。

      3.结果输出：

      数据输入完成后，按“计算”按扭，在结果输出栏将给出计算结果。

      风管内空气流动的阻力有两种，一种是由于空气本身的粘滞性及其与管壁间的摩擦而产生的沿程能量损失，称为摩擦阻力或沿程阻力;另一种是空气流经风管中的管件及设备时，由于流速的大小和方向变化以及产生涡流造成比较集中的能量损失，称为局部阻力。

通风管道摩擦阻力计算及原理

      根据流体力学原理，空气在横断面形状不变的管道内流动时的摩擦阻力按下式计算：

      ΔPm=λν2ρl/8Rs

      对于圆形风管，摩擦阻力计算公式可改写为：

      ΔPm=λν2ρl/2D

      圆形风管单位长度的摩擦阻力(比摩阻)为：

      Rs=λν2ρ/2D

      以上各式中

      λ————摩擦阻力系数

      ν————风管内空气的平均流速，m/s;

      ρ————空气的密度，Kg/m3;

      l ————风管长度，m

      Rs————风管的水力半径，m; Rs=f/P

      f————管道中充满流体部分的横断面积，m2;

      P————湿周，在通风、空调系统中既为风管的周长，m;

      D————圆形风管直径，m。
