Commix 工业控制串口调试工具

Commix串口调试软件介绍：

很好的串口调试工具，能够混合输入、显示16进制数、10进制数、ASCII字符，能按多种常用方法（如Modbus等）自动加入校验，还可将设定好的参数保存为注册表文件，尤其适合做工业控制方面的通讯调试的串口设备调试工具。

Commix 工业控制串口调试工具主要特点：

1、能根据设备的通讯协议，方便地生成多种冗余校验如Modbus，并加上结束符，适用于大多数串口通讯的工业设备；

2、能够混合输入16进制数、10进制数、ASCII字符，这种功能通过转义符“\”实现；

3、通讯数据可保存到RTF文件，参数设置可保存到注册表reg文件；

4、可以测出设备的响应间隔；

5、可切换中文/英文显示；

6、支持串口1~255，支持各种虚拟串口，可以自定义任意通讯参数组合，随时改变参数而不用关闭串口，支持不常用的波特率等。

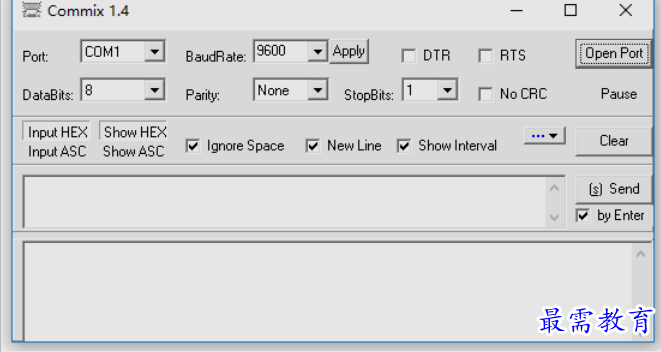

Commix串口调试工具主要说明：

1、 串口打开后，可随时修改通讯参数，除波特率需要按一下应用，其他都会自动应用，对于计算机不支持的组合，会有提示

2、 输入HEX：用户输入数据看作16进制字节，不区分大小写

输入ASC：用户输入数据看作ASCII字符

显示HEX：接收到的数据显示为16进制字节

显示ASC：接收到的数据显示为ASCII字符

忽略空格输入：是否忽略用户输入数据中的空格

自动换行：是否在接收与发送的数据之间自动换行显示

显示间隔：是否显示发送结束到收到响应的间隔时间

DTR/RTS：选中后相应针变高电平，用于一些无源485/422转换器

3、 在HEX和ASCII方式输入时，转义符输入都有效

4、 在ASCII方式，20h到7Eh的字符直接显示，其他字符显示为转义符形式

5、 选中“回车发送”，输入区内按回车相当于按发送按钮，如想输入多行，可用Ctrl+回车；不选中，则输入区内可用回车分行

6、 用户输入（从串口输出）的数据显示为绿色，从串口输入的数据显示为蓝色，发送到接收之间的间隔时间（毫秒）显示为灰色

7、 程序能用于最简单的3线制（串口2收、3发、5地）通讯，实际上目前工控设备多数只用了这3个通讯信号，有源232到485/422转换器便是如此

8、 点击...菜单图标，可选择将通讯数据或参数设置保存为文件

9、 程序结束时，当前设置自动保存到注册表

转义符使用：

1、 16进制输入：\xhh

2、 10进制输入：\ddd

3、 预定义字符输入：\ccc 或 \cc 或 \\

4、 显示字符输入：\ra

5、 转义符输入长度必须与上述相符，不区分大小写

转义符使用举例：

\x1B 、\027 、\ESC 的值是 1Bh

\x0d 、\013 、\cr  的值是 0Dh

\rA  、\065        的值是 41h

\\   、\r\  、\x5C 的值是 字符\

ASCII输入：  \stx011234R01\etx57\cr\lf

与HEX输入：02 30 31 31 32 33 34 \rR 30 31 03 \r5 \r7 \cr\lf 是相同的
