motorsolve电机设计软件v5.1 中文破解版

motorsolve简介

MotorSolve为Infolytica公司最新推出的旋转电机设计软件，DCM模板在四个方面进行了改进，VHDL接口能力和Simulink接口能力大大提升，中文界面进一步更新，以一种全新的、前沿的观点来对待电机设计和分析。内核计算采用Infolytica的旗舰产品MagNet核心代码，给用户全新的设计理念，用户仅需输入设计参数，便能自动生成模型和绕组，得到基于有限元分析的仿真结果。可以更加方便地对多种设计进行管理、比较和分析，结果可以利用图形、数值和曲线等形式表现出来，并生成报告。

motorsolve软件特色

一、DCM模块-大改进

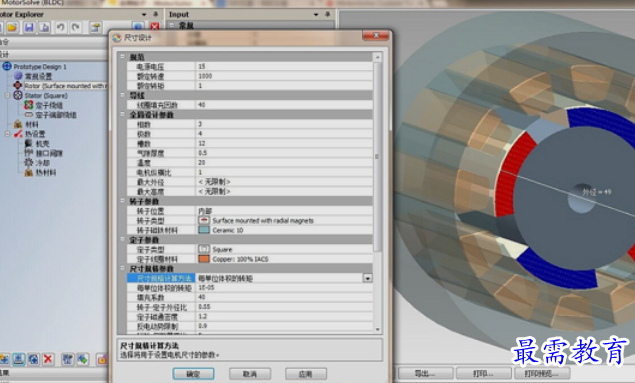

添加磁路设计功能Sizing

增加斜槽功能

快速分析-“电流驱动”

用户可以控制超前角的数量来进行非线性的分析，借以提升求解速度

二、接口能力提升

VHDL接口

可以从BLDC中导出VHDL模型，同时支持线性和非线性选项，同时考虑铁损

IM模块的VHDL模型，也可以考虑铁损

重建SRM的VHDL模型，大幅度提升精度

Simulink接口

提升simulink接口的性能和稳定性

增加了两个新的转子模板

优化了BDC模块的breadloaf模板的参数

三、新版本发展趋势

支持32位和64位

MotorSolve 5.1提供了一个过渡期，将来版本只提供64位版本，64位版本提供了更好的内存和求解速度

电磁方案和振动分析紧密结合

四、振动噪声分析

电机噪声。气隙中产生的径向力引起电机振动，从而向外辐射噪声；径向力可以通过径向力密度或者径向磁密来求得，motorsolve可以提取该数据，间接的对比出不同方案的振动情况。

径向磁密，用于求解振动噪声的径向力

力密度用于振动噪声的计算

五、电机方案快速寻优

磁路法和有限元法结合，保证快速而准确求解；

脚本功能：围绕设计目标，多参数目标寻优，找到最优的电机设计方案

方案对比和报告功能

工作流程

1、设计参数

改变转子和定子的几何尺寸。极数和槽数可以为任意数；

2、材料

包含一个广泛的钢铁材料库和永磁体材料；

3、绕组连接

包括自动绕组连接和手动绕组连接；

4、驱动

驱动器可以是理想电源也可以是PWM电源，同时支持三角形连接和星形连接；

5、性能计算

可以计算转矩、效率、气隙磁通、齿槽转矩等等；

6、波形和图表的输出

可以输出电流、反电动势、转矩、磁链等等；

7、场量的显示

可以显示退磁预报、磁通密度、铁耗、欧姆损耗；

8、报告

可以把设计参数和性能数据生成一个标准报告，并且可以打印或者保存为PDF文件；

9、总结

可以比较两种或者更多的设计方案，并能重点显示设计或者性能数据的不同。
