迈迪蜗轮蜗杆设计 4.1.0官方正式版

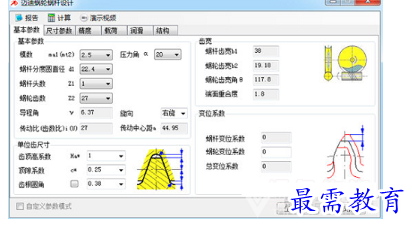

 迈迪蜗轮蜗杆设计官方版是一款简单易用的蜗轮蜗杆的设计辅助工具。迈迪蜗轮蜗杆设计官方版主要的功能是输入参数，本软件生成的模型可以直接在SolidWorks软件使用，也可以在迈迪设计宝使用，内置视频教程，可以直接查看官方的视频内容，也可以生成计算报告。

软件功能

      蜗杆传动设计报告

      一、设计参数

      传递功率: 1

      传递效率: 0.865

      蜗杆转速n1: 1000

      蜗轮转速n2: 37.037

      传递转矩: 9.55

      传动比i： 27

      二、蜗杆副参数

      端面模数mn: 2.5

      法向模数Mt: 2.485

      法向压力角αn: 20

      导程角γ: 6.37

      基圆柱导程角βb: 0.364

      蜗杆头数Z1 : 1

      蜗杆变位系数X1: 0

      蜗杆齿宽B1: 38

      蜗轮齿数Z2 : 27

      蜗轮变位系数X2: 0

      蜗轮齿宽B2: 19.18

      总变位系数X: 0

      齿顶高系数ha*: 1

      齿顶间隙系数c*: 0.25

      齿数比u: 27

      传动中心距a : 44.95

      蜗杆分度圆直径d1: 22.4

      蜗杆齿顶圆直径da1: 27.4

      蜗杆齿根圆直径df1: 16.15

      蜗杆齿顶高ha1: 2.5

      蜗杆齿根高hf1: 3.125

      蜗杆全齿高h1: 5.625

      蜗轮分度圆直径d2: 67.5

      蜗轮齿顶圆直径da2: 72.5

      蜗轮齿根圆直径df2: 61.25

      蜗轮齿顶高ha2: 2.5

      蜗轮齿根高hf2: 3.125

      蜗轮全齿高h2: 5.625

      蜗杆分度圆弦齿高hh1: 2.5

      蜗杆轴向齿厚sch1: 3.927

      蜗杆法向齿高hch1: 3.903

      蜗轮公法线跨齿数K2: 3.536

      蜗轮公法线长度Wk2: 23.226

      三、蜗杆精度

      第Ⅰ组精度JD1: 5

      第Ⅱ组精度JD2: 5

      第Ⅲ组精度JD3: 5

      蜗杆齿厚公差Ts1: 0.03

      蜗轮齿厚公差Ts2: 0.056

      Ess1中误差补偿部分EsΔ:0.025

      侧隙种类: e

      传动最小法向侧隙jnmin: 0.025

      公差组Ⅰ：

      蜗杆切向综合公差ΔFi: 0.034

      蜗轮齿距累计公差ΔFp: 0.028

      蜗轮k个齿距累计公差ΔFpk: 0.028

      蜗轮齿圈径向跳动公差ΔFr: 0.018

      蜗轮径向综合公差ΔF"i: 0.14

      蜗轮副切向综合公差F'ic: 0.033

      公差组Ⅱ：

      蜗杆一转螺旋线公差Δfh: 0.0071

      蜗杆螺旋线公差ΔfhL: 0.014

      蜗杆轴向齿距极限偏差Δfpx: 0.0048

      蜗杆轴向齿距累积公差ΔfpxL:0.0085

      蜗杆齿槽径向跳动公差Δfr: 0.0075

      蜗轮副切向综合公差Δf'ic: 0.005

      蜗轮一齿切向综合公差Δf'i: 0

      蜗轮一齿径向综合公差Δf''i:0.14

      蜗轮齿距极限偏差Δfpt: 0.006

      公差组Ⅱ：

      蜗杆齿形公差Δff1: 0.0071

      蜗轮齿形公差Δff2: 0.006

      中心距极限偏差Δfa: 0.02

      中间平面极限偏差Δfx: 0.016

      轴交角极限偏差ΔF∑: 0.008
