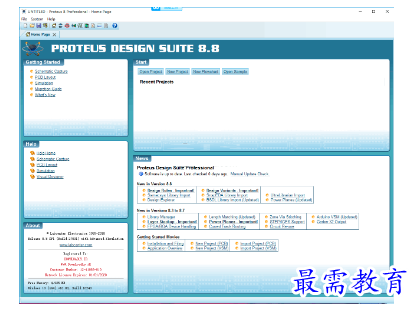

Proteus Professional 8.8SP1官方正式版

Proteus Professional电脑版是款针对水电工们打造的电路设计工具。Proteus Professional电脑版可以帮助用户设计电路图，并且可以在软件设计仿真模型，让用户使用丰富的PCB功能仿真电路;这款软件中包括一个相当复杂的自动放置设施，包括组件分组，例如电源，usbengine和布局上的布局规划，让用户在放置电路板的时候更加容易。

功能介绍

      图书馆导入

      为原理图和布局创建库零件可能很繁琐且容易出错，并使工程师无法实际制作产品。幸运的是，现在有各种各样的第三方网站，其中包含数百万个可供导入的库部件目录。我们创建了一个简单的导入界面，可以与Samacsys，Ultra-Librarian，SnapEDA和PCB Library Expert等多种工具配合使用。这使您可以轻松下载和导入已安装库中不存在的任何部件。可以同时导入原理图符号和PCB封装以及它们之间的引脚映射。现有的BSDL导入和引脚布局编辑器功能也已集成到新的导入工作流程中。

      按区域设计规则(设计规则室)。

      我们已经升级了设计规则管理器，以允许定义适用于PCB特定区域的电路板约束。将设计规则的范围缩小到特定区域可用于为以下事项设置不同的间隙：

      BGA的逃生区域。

      在细间距SMT器件周围的焊盘和走线间隙。

      高压保护区。

      边缘连接器。

      装配变体

      根据客户要求，我们添加了为设计的每个变体中的特定组件指定不同属性(包括零件值)的功能。这允许变体携带备用引脚兼容部件，每个部件具有其自身的值，股票代码，成本等。替代属性值也可用于电路仿真。唯一的限制是组件的所有变体必须具有相同的PCB占用空间。

      这项工作还涉及增强Design Explorer以成为属性编辑器。您现在可以在Design Explorer中轻松搜索一组零件并更改其属性。

Proteus Professional软件特色

      组件放置

      Proteus 8与实时网表一起使用，因此布局模块已经拥有了启动布局过程所需的大量信息。 特别是，我们已经指定了哪些足迹与每个原理图符号相关联，因此Proteus可以为我们预先选择这些足迹以备放置。 这使我们在软件中有了重要的区别; 组件和包之间的区别。

      组件和包

      组件是已从示意图中进行网表的脚印的实例。

      封装是PCB布局库中存在的物理封装。

      选择组件模式将访问已指定为与相关原理图中的部件相关的脚印并携带连接信息，而选择包模式将访问脚印的“未绑定”物理实例。当使用从原理图驱动的布局时，我们专门使用组件模式。

      “组件模式”图标位于“选择”图标下方顶部的第二个位置。单击此按钮将显示对象选择器中的项目列表，这些项目直接对应于原理图上的部件。
