DipTrace（PCB电路板设计工具）V4.2.0.1 绿色安装版

DipTrace绿色安装版是一款优秀的PCB电路板设计工具，DipTrace不仅可以支持各种示意图和编辑器，而且DipTrace可以在保证设计质量的前提下以最宽快的速度构建出一个高质量的电路图。

软件特色

　　这是一个现代的端到端设计系统，其中包括：

　　1、电路板编辑器 -使用功能强大的自动布线器，方便的手动跟踪和组件定位系统设计电路板。

　　2、方案编辑器 -设计具有层次结构支持和无限数量的工作表的方案。导出到板编辑器，网表或模拟器。

　　3、组件和案例的编辑器 -允许您创建自己的库。

　　4、标准库 -包含超过100，000个组件。

　　5、3D预览 -允许您查看电路板的三维模型。该程序交付了超过2.5千案例的3D模型。

　　6、导入/导出 -系统可以从P-CAD，PADS和其他常用格式导入电路，电路板和库。

　　7、程式。导出为P-CAD，Gerber和其他格式可让您为任何生产准备电路板。

软件功能

　　1、原理图捕获

　　分层多页图表和先进的验证功能。

　　将原理图转换为PCB并轻松地回注。

　　广泛的导入/导出功能。

　　2、PCB布局

　　电路板设计与手动路由和基于形状的自动布线器。

　　实时DRC，高速和差分信号，3D预览，STEP输出，Gerber和ODB ++制造输出。

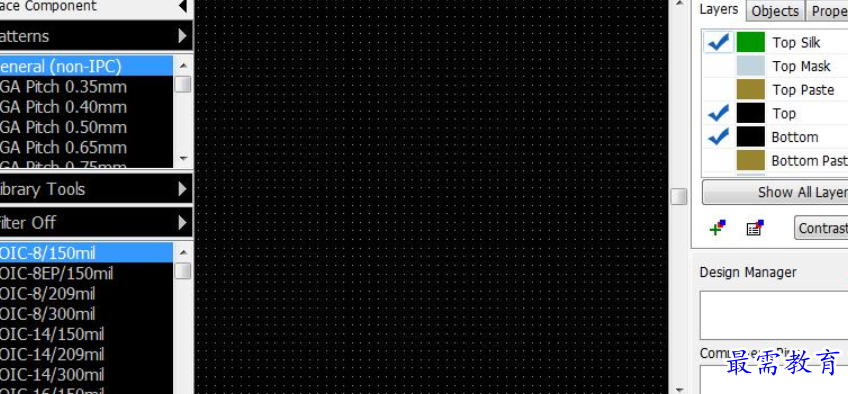

　　3、图书馆创作

　　快速简单的创建和导入的新组件。

　　准备好出发模板和智能批量编辑工具。标准库中有140，000多个组件。

　　4、三维建模

　　实时3D PCB预览任何发展阶段。

　　包括7，500+套餐款式。STEP和VRML机械CAD导出。
