广联达施工现场布置软件v7.6 免费版

广联达bim施工现场布置软件介绍

广联达bim施工现场布置是由广联达推出的施工现场三维布置工具，内置了丰富的bim模型供用户选择，加载后只需要任意拖拽就可以进会施工图的绘制操作，包含了建筑物、构筑物、施工机械、交通运输等上百个构件库，除此之外，软件还拥有实用的施工模拟动画功能，可以施工的活动或者拆卸等操作进行全面的模拟，支持2d和3d视角自由切换，制作完成后就可以输出了，欢迎有需要此款工具的朋友前来下载使用。

安装教程

1、软件分为32位和64位两个版本，大家可以根据需要选择对应的位数下载

2、完成后双击exe主程序开始安装

3、设定一下软件安装目录，默认为“c:\program files\glodon”

4、点击安装即可

5、稍等一会儿就会完成广联达bim施工现场布置软件的安装了

使用说明

01 地形绘制

1、切换到地形地貌页签，点击“平面地形”按钮，设置地表高度后点击确定；

2、单击后进行拉框；

3、在x向动态输入框内输入100000，然后点击tab键切换到y向动态输入框输入60000，按回车键确认；

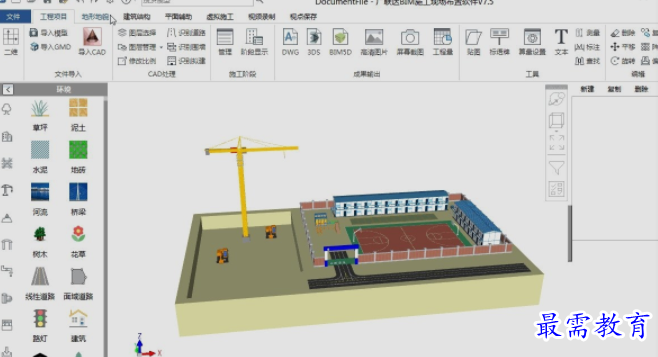

4、可以点击工具栏中“三维”按钮切换到三维状态，也可以点击停靠窗口中的“动态观察”查看任意角度的三维显示效果

5、二三维切换快捷键是f2

02 绘制板房

1、在左侧构建栏，切换到“临建”（第2个）页签，选中构件“活动板房”（第2列第3个）

2、在绘图区，左键指定第一个端点；

3、向右移动鼠标，可以看到生成一间间的活动板房

4、当到指定间数的时候，再次点击鼠标左键指定第二个端点，即可完成“活动板房”的绘制

5、绘制完成后，点击停靠窗口中的“动态观察”查看任意角度的三维显示效果

6、二三维切换快捷键是f2

03 绘制围墙

1、在左侧构建栏，切换到“临建”（第2个）页签，选中构件“围墙”（第1列第1个）

2、在绘图区按鼠标左键指定矩形的第一个角点

3、移动鼠标拉框绘制矩形，在指定位置再次点击鼠标左键指定矩形的对角点

4、当到指定个数的时候，再次点击鼠标左键指定第二个端点，即可完成“停车坪”的绘制

5、绘制完成后，点击停靠窗口中的“动态观察”查看任意角度的三维显示效果

6、二三维切换快捷键是f2

7、需要选择构件时，请点击esc退出动态观察状态

04 虚拟施工

1、在工具栏切换到“虚拟施工”页签；

2、选中x向板房，然后点击工具栏中“建造”一栏中的“自下而上”按钮；

3、在右下方的动画序列列表中，选中此动画，在上方的动画属性中修改持续天数为5

4、用同样的方法，给y向的拟建建筑也设置上动画

5、然后选中塔吊，点击在工具栏中“活动”一栏中的“旋转”按钮

6、在右下方的动画序列列表中，选中此动画，在上方的动画属性中修改持续天数为5

7、点击停靠窗口中的“动态观察”按钮， ，按住鼠标左键进行转动调整到合理的角度，然后点击工具栏中的“预览”按钮，即可预览设置好的动画效果

05 渲染效果

1、点击软件最上方的齿轮状的“设置”按钮；

2、切换到“3d背景设置”页签；

3、在最上方的“天空穹顶风格”中，选择“云彩填充”，点击确定后查看云彩效果；

4、再次点击“设置”按钮，切换到“3d背景设置”页签，在最下方的“背景特效”中，分别勾选“启动阴影光照效果”和“启动ssao效果”，在三维中查看其显示效果

软件亮点

1、按照规范进行场地布置的合理性检查

2、支持导入和打印三维效果图片，导出dxf、igms、3ds等多种格式文件

3、提供场地漫游、录制视频、在线客服等功能

4、内嵌多种临建bim模型构建，拖拽即可绘制

5、支持导入cad、gcl文件快速建立模型，还能自定义构件和导出构件

6、支持企业个性定制

软件优势

1、更出彩的方案素材

支持高清图片导出，支持场景渲染，分分钟为您的投标方案/施工组织设计添加不一样的色彩!

2、更直观的电子沙盘

精确逼真的bim模型，3d动态观察，自由漫游行走，为您架起沟通的桥梁!

3、更逼真的临建设计

内嵌数百种常见临建构件模型，积木式简单高效建模为您提供逼真的场地临建设计模型。

4、更酷炫的动画演示

支持构件模型的动画参数，为您带来更直观的全过程施工模拟。
