公法线长度计算 V1.0免费版

您提供公法线长度计算软件免费下载，公法线长度计算软件是一款根据可以根据已知齿轮参数(齿数、模数、压力角、螺旋角、变位系数)来进行公法线长度及跨齿数的计算软件。在日常机械设计中，如果用纸质计算或者普通计算机计算又费时又总会出错，公法线长度计算软件计算方法已写进软件内，能够快速给出相应的数值，软件界面简洁清晰，需要的朋友们赶快来下载吧！

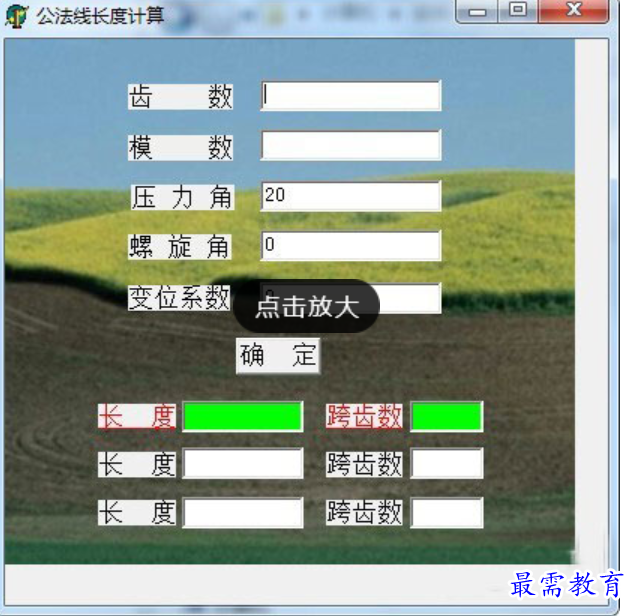

公法线长度计算

公法线长度计算软件功能介绍

　　跨棒距和齿厚之间没有直接的能用公式表示的关系。

　　量棒的的选取 一般是在不变位 的情况下，

　　内齿量棒直径=1.467m；

　　外齿量棒直径=1.68m；

　　m表示模数 注意两点 1 .相切点在尽量靠近分度圆 2.棒外圆高于齿顶园，便于测量。

公法线长度计算软件使用须知

　　测量齿轮跨棒距M值或公法线长度W(W=(k×π×m + S + m×Z×0.014904384)÷ cos20)，是控制齿轮齿厚、评定合理齿侧间隙和保证轮系正确啮合传动的重要检测手段。

　　采用跨棒距M值和公法线长度W检测的方法控制齿轮齿厚，同属于接触法测量。这种接触测量既简单又可靠，所以在4械零件几何量的测量中广泛应用。采用接触测量法进行精密测量时，量具总是以面(平面或曲面)与被测量零件的表面(平面或曲面)相接触.这种接触形式的接触应力较小。此外，在接触测量中量具与被测零件表面之间是不允许相互嵌人的，而且零件尺寸的测量总是在静止状态或相对静止状态下进行的。根据以上基本原理，就可得知齿轮几何量的接触测量应满足以下两个基本条件。

　　①两曲面(包括共扼齿面)相接触时，接触点必须有公法线。

　　②静态下的接触测量必须满足力学上的静力军衡条件，即力平衡和力矩平衡。

　　ΕFi=O ΕMi =O (1-52)
