smith圆图阻抗匹配计算软件 V2.1 免费安装版

mith圆图阻抗匹配计算软件是一款计算史密斯圆图的软件，界面简洁，操作方便，体积小巧，功能全面，而且这个做阻抗匹配很好的，有需要的赶快下载吧！

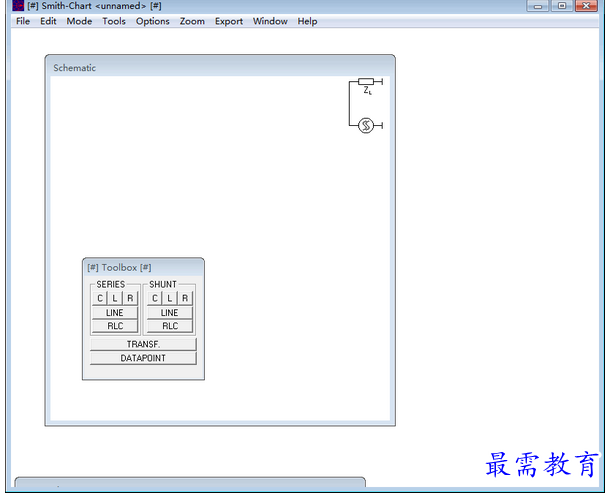

使用说明

　　史密斯圆图红色的，以水平线为圆心的圆代表等电阻线，在该圆上任意一点的电阻都相等，也就是在该圆上实部都相等；

　　红色的向上或者向下的圆弧表示等阻抗线，在该圆上任意一点的阻抗相等，也就是该圆上虚部都相等；

　　蓝色的以水平线为圆心的圆代表等电导线，在该圆上任意一点的电导都相等；

　　蓝色的向上或者向下的圆弧表示等电纳线，在该圆上任意一点的电纳相等；

　　圆中间水平线是纯阻抗线，如果有点落在该直线上，表示的是纯电阻，

　　线上的标注均为电阻值（已做归一化处理）；上面的英文resistance component （r/zo）， or conductance component （g/yo）电阻（r/zo）或者电导（g/yo）。

　　水平线上方是感抗线，下方是容抗线；落在线上方的点，用电路表示，就是一个电阻串联一个电感（b点），落在线下方的点，是一个电阻串联一个电容（c点）；

　　最内的第一个大圆，也就是用红色、蓝色标有1.0、0.9等数值的地方，表示的是阻抗或者导纳的数值。例如水平线上方，用红色标有0.2的地方，表示阻抗是50*0.2j=10j，上面的英文inductive reactance component （+jx/zo）， or capacitive susceptance （+jb/yo）感抗 （+jx/zo）或者是容性电纳（+jb/yo）。

　　capacitive reactance component （-jx/zo）， or inductive susceptance （-jb yo）容抗 （+jx/zo）或者是感性电纳（+jb/yo）第二、三个大圆，angle of transmiss on coefficient in degrees。

　　传输系数的角度

　　angle of reflection coeffcient in degrees。

　　反射系数的角度

　　第四、五个大圆，用于传输线计算，wavelengths toward generator。

　　朝向信号源的波长

　　wavelengths toward load。

　　朝向负载的波长

　　为了计算方便一般都会以50欧阻抗做归一化处理，例如一个100欧的电阻，在图上显示的是2（100/50）那个点。
