和谐LTE速率计算工具 v1.4

LTE (Long Term Evolution，长期演进技术) 是3G的演进，通常被称作3.9G，包括TDD、FDD两种双工模式。FDD（频分双工）是该技术支援的两种双工模式之一，应用FDD（频分双工）式的LTE即为FDD-LTE。由于无线技术的差异、使用频段的不同以及各个厂家的利益等因素，FDD-LTE的标准化与产业发展都领先于TDD-LTE。FDD-LTE已成为当前世界上采用的国家及地区较广泛的，终端种类较丰富的一种4G标准。2013全球共有285个运营商在超过93个国家部署FDD 4G网络。

关于FDD-LTE的峰值速率计算：

峰值速率（Mb/s）=（总RE数-PDCCH数-PBCH数-SCH数）*调制模式对应的符号数*天线发射口的通道数*符号效率/1024/1024

本软件就是根据FDD-LTE的帧结构进行分析，通过设置不同载波带宽、不同调制方式、不同PDCCH设置数量、不同天线通道数、符号效率等，进行计算得到所设置情况下的FDDLTE下行峰值速率。

注：该值为一个无线小区的较高可承载吞吐率，而不是实测的终端吞吐率，3GPP协议中规定较高单用户终端下行速率为150.75Mb/s

通过此公式计算出的是LTE下行物理层较大速率，与终端实际测试所得的速率不同。实测中，一方面受制于终端能力CAT级别，另一方面各个主设备厂家所对应的"TBS表<=>MCS表<=>CQI表<=>调制效率表<=>调制模式表"不对外界开放，只有协议上面的参考，因此这里仅针对物理层速率进行计算。有兴趣的朋友可以参考3GPP协议36.213物理层过程。

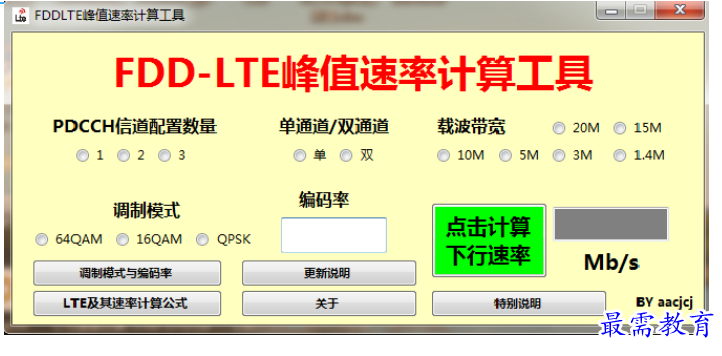

软件截图
