机械公差与配合查询器v1.5 绿色版

机械公差与配合查询器简介：

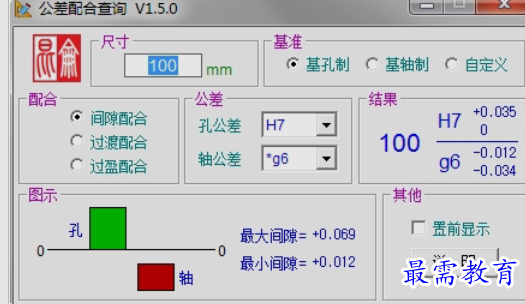

用于查询机械工程中的线性尺寸公差、形状位置公差和圆锥角公差。线性尺寸公差查询除用户能手工输入外，还具有优先配合查询和直接点选轴、孔双查询功能。形位公差和角度公差具有图形提示功能，查询结果图文并茂，简单直观。

公差配合表查询软件特色：

1.“自定义”查询涵盖所有公差，包括IT01、IT0等级的公差和cd、ef、za等特殊公差；

2.图表显示公差带情况和极限间隙或极限过盈数值；

3.快速显示查询结果，每一项改变都会自动更新结果。

4.基本尺寸范围0～10000mm,公差等级范围IT01～IT18共20个等级；

5.除基本尺寸大于3150～10000mm（没有相应配合标准）之外，均采用标准所列配合。其中基本尺寸至500mm中，为常用配合，*为优先配合；

间隙配合时轴的基本偏差选用说明：

（1）a、b：可得到特别大的间隙，应用很少。

（2）c：可得到很大的间隙，一般适用于缓慢、松弛的动配合。用于工作

条件较差（如农业机械等）、受力变形、或为便于装配而必须保证有较大的间隙时，推荐配合为H11/c11，较高等级的H8/c7配合，适用于轴在高温工作的紧密动配合，如内燃机排气阀和导管等。

（3）d：一般用于IT7-IT11级，适用于松的转动配合，如密封盖、滑轮、空转皮带轮等与轴的配合，也适用于大直径滑动轴承配合，如透平机、球磨机、轧辊成型和重型弯曲机以及其它重型机械中的一些滑动轴承。

（4）e：多用于IT7、8、9级，通常用于要求有明显间隙，易于转动的轴承配合，如大跨距轴承、多支点轴承等配合，高等级的e轴适用于大的、高速、重载支承，如涡轮发动机、大型电动机及内燃机主要轴承、凸轮轴轴承等配合。

（5）f：多用于IT6、7、8级的一般传动配合，当温度影响不大时，被广泛用于普通润滑油（或润滑脂）润滑的支承，如齿轮箱、小电动机、泵等的转轴与滑动轴承的配合。

（6）g：配合间隙很小，制造成本高，除很轻负荷的精密装置外，不推荐用于转动配合。多用于IT5、6、7级，最适合不回转的精密滑动配合，也用于插销等定位配合，如精密连杆轴承、活塞及滑阀、连杆销等。

（7）h：多用于IT4-IT11级。作为一般的定位配合，广泛用于无相对转动的零件。若没有温度、变形影响，也可用于精密滑动配合。
