CSiXRevit(建筑建模软件) V2022.1.3

2023-08-21发布者:zhangliang大小: 下载:0

文件大小:

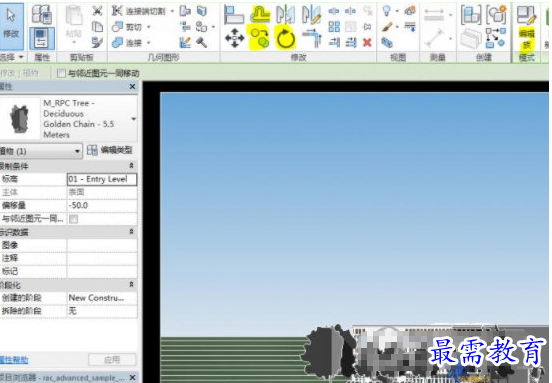

软件介绍

CSiXRevit 2022是受众多建筑设计师们喜爱的一款建筑建模软件,内置丰富的建筑材料,比如钢筋、木材等,让用户在设计房屋的时候可以直接调用,效率更高,而且软件的界面布局也十分合理,小白用户也能很快熟悉操作,欢迎有需要的朋友们在本站下载使用~

软件特色

1、自主研发产品,筑信达作为CSI/PLAXIS在中国的合作伙伴,致力于将其先进的软件技术与中国工程实践相结合,通过API技术自主研发软件产品,为行业科技进步提供助力。持续开发的产品包括: 模型转换软件CiSModelCenter、 截面设计软件CiSDesigner、 变电站构架设计软件CiSGTCAD等。

2、结构系列产品,CSI结构系列产品是结构工程与地震工程领域全球领先的软件系列产品,已经在全球超过160个国家,成千上万的工程项目中被应用于工程结构的分析和设计。这些项目包括台北101大厦、纽约世贸中心、北京奥运会“鸟巢”、巴拿马世纪大桥等等。

CSI结构系列产品以强大稳定的计算分析技术而著称,其行业优势地位已得到全球公认。CSI系列产品在中国也得了广泛应用,奥运工程、世博工程和大量的各地地标建筑都采用了CSI产品。该系列的每一个程序都为特定的结构类型和分析要求而量身定制,这使得工程师能够更加有效地进行分析设计工作。

具体产品包括: CSiBridge、 SAP2000、 ETABS、 SAFE、 PERFORM3D。

3、PLAXIS岩土系列产品是世界领先的岩土工程有限元软件,用于解决岩土工程的变形、稳定、渗流、固结、施工过程模拟、动力分析等问题。 它计算功能强大、运算稳定、界面友好,是解决复杂岩土工程问题的专业计算分析工具。 岩土软件要具备先进的本构模型来模拟土体的非线性和时间相关行为,而且土体是一种多相材料,需要特别的方法来处理土体中的静态和非静态孔隙水压力; 除了模拟土体之外,大量的岩土工程还涉及到需要模拟结构物以及结构与土体的相互作用,PLAXIS岩土系列产品提供了专门的工具来处理大量这种复杂岩土工程问题。

4、Plaxis岩土系列产品主要分为 2D系列和3D系列,2D系列包括 PLAXIS 2D、 2D动力模块、 2D渗流模块、 2D温度模块和 VIP功能, 3D系列包括 PLAXIS 3D、 3D动力模块、 3D渗流模块和 VIP功能。

5、DeepEX 是一款集成了大量国际岩土和结构设计经验的深基坑设计软件,可以进行深基坑工程的岩土和结构设计。 软件中包含了多种类型的围护结构及其各种截面组合,诸如排桩、板桩、地连墙等,同时还可以对土钉墙、预应力锚杆支护的边坡进行稳定性分析和设计。


软件功能

1、图形用户界面

分配和选择菜单形式已得到增强,让他们保持开放,可以反复使用一个新的应用按钮。

DirectX图形模式已得到增强,使用DirectX 11规范的增强的速度和能力。

64位版本图形用户界面(GUI)现已推出。

2、建模

新的2-D修改达尔文Pecknold具体的模型已被添加到非线性分层壳。这种模式既代表单调和循环荷载作用下混凝土压力,开裂和抗剪性能,并占裂缝转动。

半刚性选项添加隔膜约束。

修改增强,允许应用修改选择接头未变形的几何特征,以及限制的修改方向。

3、加载

能够指定偶然偏心对反应谱的情况下补充说。

根据2010年哥斯达黎加地震代码自动响应谱功能,厄瓜多尔(NEC-SE-DS 2015),韩国2009 KBC,墨西哥(CFE-93和CFE-2008)和秘鲁(NTE E.030 2014年)代码添加。

增加了根据韩国建筑法(2009年KBC)自动地震荷载

自动地震荷载根据多明尼加共和国(R -001)代码加

4、分析

一个新的稳定性检查已添加了非线性静载工况报告当结构可能会在那些没有从分析结果显而易见的材料或几何非线性失败。

收敛公差时间的处理分阶段建设分析过程中相关的行为得到了改进后的大负荷增量,以更好地执行平衡。

国际框架设计代码

混凝土框架设计- ACI 318-08,-11,-14增强功能允许指定设计系统的Rho(ρ)和设计系统SDS因素在混凝土框架设计偏好。

钢框架设计-欧洲规范3-2005增强执行基本扭转设计,I和管状部分。

钢和混凝土框架设计-韩国建筑法(2009年KBC)代码添加

钢俄罗斯加入SP 16.13330.2011码-框架设计

默认设计荷载组合已经增强了ACI 318-08,-11,-14,包括屋面活荷载模式。

默认设计荷载组合已经增强CSA A23。 3-04,CSA A23.3-14,CSA S16-09和CSA S16-14包括同伴负载。

5、输出和显示

现在等高线图可用于框架的挠度和轴向应力。

质心现在报道在组装联合群众表中的每个质量源。

6、外部导入/导出

以Revit Structure软件出口已得到增强,钢材出口段参量,这样的Revit可以导入截面尺寸,如果它无法比拟的节名。

使用教程

1、要创建新的ETABS模型,请从Revit菜单中选择工具>外部工具>导出以创建新的ETABS SAP2000或SAFE模型。 要更新现有ETABS模型,请从Revit菜单中选择工具>外部工具>导出以更新现有ETABS或SAFE模型。

2、计算Revit项目中的元素并显示导出以创建新的ETABS SAP2000或SAFE模型表单,或者导出以更新现有的ETABS或SAFE模型表格选择要导出到ETABS的Revit元素的类别。 如果在启动命令之前选择了某些元素并希望仅导出这些元素,请选中表单底部的相应框。完成选择后,单击“确定”。 将显示导出以创建新的ETABS SAP2000或SAFE模型或导出以更新现有的ETABS或SAFE模型信息消息框,并显示导出的进度

3、该过程运行后,单击“确定”。 现在要求您选择目标文件夹和文件名。 该文件将被赋予扩展名.EXR。

4、如果ETABS尚未运行,请启动它。

5、要从Revit项目创建新的ETABS模型,您不应打开任何模型,甚至不能使用ETABS空白模型(ETABS空白模型实际上包含四个故事级别)。 默认情况下,ETABS基于.EXR文件创建新模型。 要更新现有ETABS模型,请将其打开。

6、从菜单中,选择“文件”>“导入”>“Revit Structure .exr文件”,然后选择要导入的.EXR文件。 如果要创建新模型,可以从ETABS起始页面获取此命令。

7、显示Revit数据概述/控件表单:

此表单的顶部提供了对更多表单的访问,这些表单允许您指定如何在ETABS中导入Revit级别,材料和族。

任何具有零值的材料属性,任何无法识别的部分,任何具有默认材料的部分都会显示警告。如果未定义材料属性,或者未在Revit中分配材料,则可以在创建ETABS模型之前解决该问题。单击相应的“编辑”按钮可以解决这些问题。

此表单的底部显示ETABS在导入Revit项目时使用的常规控件。此处选择的单位用作ETABS模型的默认单位。长度公差是ETABS用于对齐关闭X,Y,Z坐标并在创建用于分析的有限元模型时创建连通性的公差。使用“最小曲线长度”和“角度”可以控制曲线如何划分为直线段。当您选中对齐关闭X,Y或Z坐标时,ETABS可能会对.EXR文件中的原始坐标进行小幅调整。然后,对EXR文件中与水平平面X或Y轴平行或几乎平行的壳体对象的网格线,框架对象和边缘的坐标进行调整。这些调整是双重的:所有导入的此类项目实际上与X轴或Y轴平行(如果适用);并且几乎彼此对齐的所有这些项目实际上是对齐的。

要查看从Revit导入的各种故事级别,请单击“编辑”按钮。 将显示ETABS故事数据表单,您可以更改故事高度和其他故事参数,以及添加或删除故事级别。

8、要查看导入的Revit材料属性,请选择“总材料”旁边的“编辑”按钮。 将显示“材质映射”表单:

在此模型中,导入了四种材料。 创建的任何新ETABS材质都与Revit材质名称相同。 要将Revit材质映射到创建的新ETABS材料以外的材料,请单击ETABS材料名称。 将显示一个组合框,其中包含当前ETABS模型中的所有现有ETABS材料。 要创建新的材质属性以将Revit材质映射到,请单击“添加”。 然后显示ETABS添加材料表单。 要查看任何导入材质的属性,请选择材质并单击“编辑”。 然后显示ETABS材料属性数据表单:

要在Revit中检查材料的原始属性,请单击“Revit Data ...”,将显示“Revit材料属性数据”窗体:

9、要查看导入的Revit Frame Sections,请选择“Total Frame Sections”旁边的Edit按钮。 将显示“框架剖面映射”表单:

前三列显示原始Revit族类型,原始系列名称以及分配给从Revit导入的任何部分的材料。 第四列是Revit部分映射到的ETABS部分。 最后一列描述了如何映射或创建节。只有ETABS Section Name列才可编辑。 单击列中的任何行将显示一个组合框,其中包含当前ETABS模型中当前加载的所有部分属性。 要在列表中添加部分,请单击右侧的“添加”按钮。当ETABS导入Revit数据时,它最初会尝试将Revit节名称与ETABS节名称进行匹配。它首先搜索加载的ETABS数据库部分。如果不匹配,则搜索所有ETABS部分属性文件(.XML)。它会将该部分映射到匹配的第一个部分名称。要指定搜索的文件,请单击右侧的.xml文件按钮。将显示“XML属性文件”表单:

默认情况下,选择ETABS安装目录中存在的所有XML属性文件。通过选中或取消选中列表中的复选框,可以在ETABS搜索中添加或删除文件。要添加新文件,请单击“添加文件”按钮。要更改ETABS搜索文件的顺序,请使用右侧的箭头键按钮在列表中上下移动其名称。

如果ETABS无法按名称创建节映射,则会尝试以参数方式创建节。对于大多数钢材部分,ETABS能够找到匹配。对于混凝土截面,ETABS将以参数方式创建截面。要查看Revit节属性的映射方式,请参阅“支持的工作流”下的“从Revit导出以创建新的ETABS模型”部分。

与“材质映射”类似,可以通过选择行并单击“编辑”按钮来编辑有关“帧剖面映射”的详细信息。

要保存创建的映射,可以通过单击“导出映射文件”按钮导出映射文件。

同样,要导入先前创建的映射文件,请单击“导入映射文件”按钮。

10、要查看导入的Revit楼层部分,请选择“Total Floor Sections”旁边的“编辑”按钮。将显示“楼层部分映射”表单:

11、要查看导入的Revit墙部分,请选择“Total Wall Sections”旁边的“编辑”按钮。 将显示“墙部分映射”表单:

同样,您可以指定Revit墙类型映射到的ETABS墙部分。 默认情况下,会创建并映射等效的ETABS墙部分。 要创建新的墙部分,请使用右侧的“添加”按钮。 添加墙后,新的ETABS墙部分将显示在下拉列表中。

12、CSiXRevit 2022对材料和截面的映射感到满意后,在Revit Data Overview / Controls窗体中选择OK。 ETABS模型已创建。

软件测评

支持建筑模型设计制作

提供了丰富的建筑模型材料

让建筑设计师的工作更加高效
