CAD迷你算量软件 v1.5

CAD迷你算量软件提供多种cad辅助功能，支持快速测量、快速统计、快速算量等操作，软件使用起来非常简单，只需要用户单击鼠标选择开始，双击鼠标或按鼠标右键即完成，帮助用户在极短的时间内完成一系列的计算，从而使用数据进行设计，是很小、很精简的CAD算量工具。

软件特色

【1】完全脱离AutoCAD打开R14到R2015各版本的DWG图纸；

【2】长度测量、连续测量、面积测量、智能测距、线段尺寸、坐标测量、构件统计、自定义的构件统计，一目了然

【3】简明的审图工具：文字标注、红线标注、文字查找替换，拆图浏览、编辑修正、审图记录；

【4】同时包含CAD迷你看图大部分图纸浏览和操作功能。

软件功能

完美兼容

完全脱离AutoCAD打开R14到R2015各版本的DWG图纸；

全能测量

长度测量、连续测量、面积测量、智能测距、线段尺寸、坐标测量、构件统计、自定义的构件统计，一目了然

简单易用

简明的审图工具：文字标注、红线标注、文字查找替换，拆图浏览、编辑修正、审图记录；

全能看图

同时包含CAD迷你看图大部分图纸浏览和操作功能。

使用说明

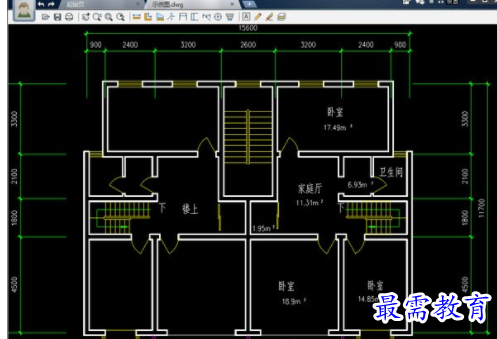

何测量面积

在顶端工具栏选择【测量面积】，然后左键点选测量范围或者智能计算测量范围右键确定即可得出面积

连续测量

在顶端工具栏选择【测量】，然后依次点选需要测量的线段，选中最后一个端点之后右键完成测量。

这种文字属于包含在图块中的，先选中文字所在的图块，然后点击上方工具栏【打散】功能，图块打散后双击即可编辑修改文字。

①新建零件图

1. 选“主菜单─项目─新建图样”，选择幅面、标题栏、比例等。

2. 选“主菜单─项目─图纸─标题栏”，填写标题栏；

3. 按字母“D”，屏幕右侧出现绘图菜单，开始绘图操作；

4. 按字母“T”，屏幕右侧出现文本菜单，开始写字操作；

5. 按字母“M”，屏幕右侧出现标注菜单，开始标注操作；

6. 选“主菜单─文档─存盘”，输入文件名保存图样；

7. 选“主菜单─文档─打印预览”；选“打印机”设置打印机名称、纸张大小、方向；选“打印方案”设置打印方式；选“打印”开始打印图样。

② 新建装配图

1. 选“主菜单─项目─新建图样”，选择幅面、标题栏、明细栏、比例等；

2. 选“主菜单─项目─图纸─标题栏”，填写标题栏；

3. 使用右侧CAD菜单完成绘图、写字、标注等操作；

4. 选“主菜单─项目─图纸─明细栏”，填写明细栏；选明细栏对话窗左侧工具条按钮“厂”画序号指引线；

5. 选“主菜单─文档─存盘”，输入文件名保存图样；

6. 选“主菜单─文档─打印预览”；选“打印机”设置打印机名称、纸张大小、方向；选“打印方案”设置打印方式；选“打印”开始打印图样。

③新建技术文件

1. 选“主菜单─项目─新建技术文件─设计表─1120 图样目录”，确认；

2. 输入新建文件名后，单击“打开”按钮；

3. 选“CAD菜单－文本－填表笔”，移光标到“代号”下第一行空格中，单击开始直接填表，移光标到填表区外，按鼠标右键结束填表；

4. 选“主菜单─表格─添数据─项目”，确认项目搜索，选择项目名称后确认，往表中添入该项目所有图样的数据；

5. 选“主菜单─表格─添加页”；

6. 用键盘PageUp/PageDown键翻页，或鼠标点击右下角“第页”区进行浏览和翻页；

7. 选“主菜单─文档─存盘”，保存技术文件；

8. 选“主菜单─文档─打印预览”；选“打印机”设置打印机名称、纸张大小、方向；选“打印方案”，选用不同的打印方案和打印比进行预览；选“打印”开始打印技术文件。
