CAD批量打图精灵 v10.4

简介在工程制图中，往往有大量的图纸需要打印或转为PDF，可能是一个dwg文件里有多张图纸，或是多张图纸分散于多个dwg文件。常规的打印方法是，逐个手工框选打印，操作单调且费时。有没有更好的方法呢?CAD批量打图精灵应运而生，可快速自动地识别正矩形图框并打印或转为PDF。

软件功能

1、识别图框。打图精灵可识别矩形图框，图框可以由直线、多段线、二维多段线、三维多段线、面域、视口、代理实体、块参照、外部参照组成。

2、识别图框标题栏信息。识别图框内指定区域栏标注的比例、纸张大小、图名图号等信息，且可自定义规则来识别指定区域的特定信息。

3、多种识别纸张大小方式。目前已实现的有以下几种识别方式：按横纵识别纸张大小、按固定比例识别纸张大小、按标题栏标注的比例识别纸张大小、按标题栏标注的纸张大小识别。

4、全空间批量打印。当前/默认空间、模型空间、布局空间、模型空间+布局空间，多图模式、单图模式批量打印。

5、多文档批量打印。依次打开多个CAD图形文件，识别上述指定空间内的图框并打印。

6、多种格式文件输出。不仅能直接打印图纸，还可以将图纸打印到文件，可将图纸打印为PDF、JPG、PNG、plt、DWF、DWFx，XPS等格式文件。

7、文件编码。可将DWG/DXF文件名、布局名称或标题栏标注的图名、图号等命名打印到文件生成的文件(如PDF文件)。

8、使用简单，打印选项丰富。可直接使用默认设置打印，也可设置打印范围、比例、偏移、顺序、份数以及逐份模式等功能。

安装步骤

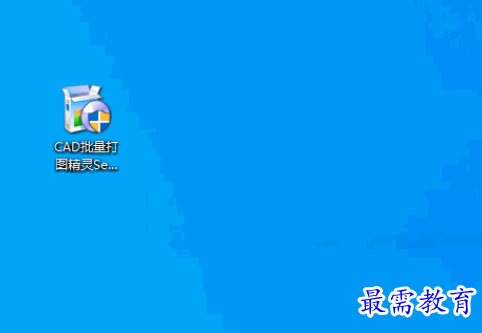

安装安装CAD批量打图精灵，需先安装 AutoCAD 2007 或更高版本，然后到依云软件官网下载打图精灵最新版，运行安装程序一路点“下一步”(可自行选择安装文件夹)，最后点“完成”完成安装。

安装pdfFactory虚拟打印机(可选，pdfFactory虚拟打印机可将图纸打印为PDF文件，也可做预览用途)，安装打图精灵即将完成时会提示是否安装 pdfFactory 虚拟打印机，可选择“是”安装之;若没有选择安装，在后续想要安装，安装方法见安装pdfFactory虚拟打印机。
