智慧水电设计施工系统智慧水电设计施工系统v1.2.11.4 绿色版

智慧水电设计施工系统是一款非常棒的水电设计施工系统软件工具。为用户在水电设计施工这个方面提供模拟现实精准定位、全自动出图, 全自动计算，让你的设计变得简单轻松，更加具有工作效率，需要的用户赶快来下载试一试吧！

软件特色优势

仅输入户型，强弱电给水位置

房屋绘制-点位设计-仅开关灯设计-一建生成

智慧水电设计施工系统官方版可自动生成, 文员级操作

2D/3D一键切换

模拟现实精准定位

智能快捷键便捷操作

结构化分类快速定位

全自动出图, 全自动计算

实时精准材料人工报价

软件使用说明

一. 打开需要导入的CAD文件，描出墙体轮廓。

系统目前可以支持所有方正直角的户型，弧形与斜角等异型户型暂不支持。

PS：描轮廓前可以先把原图定义成 【块】快捷键是【B】勾勒和选择线条会更方便，也可以省略此步骤。

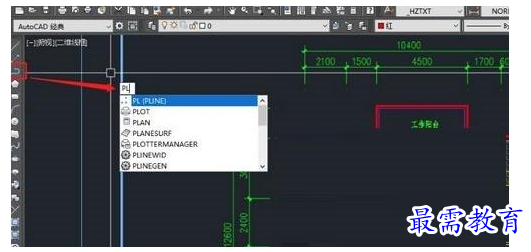

描墙体，多段线勾勒更方便哦~

(注意不要出现重复或重叠勾勒的线条，起点和端点要在∠折角点上)

墙体过小的折角或凸起凹陷建议简单直线处理，绘制比较快且对材料数据影响很小。

二. 选择描好的墙体【M】移动到原点附近，原点坐标：【# 0，0】。

可以打开【栅格/网格】查看是已否移到原点附近(红绿轴线交汇处是原点)
