传输线阻抗计算器传输线阻抗计算器2003版

传输线阻抗计算器是用来计算PCB特性阻抗的工具，软件使用也很方便。有需要的快来下载试试吧！

软件介绍

通常我们在制作高精度,高频的PCB的时候,就需要计算线路的阻抗,以估计对这块电路板的影响,通过计算后,在实际的生产后,我们还需要测试线路的阻抗,在我们生产过这PCB之前,那么,我们可以通过TxLine阻抗计算软件,计算一下线路的阻抗,以便估算。

使用说明

1、Dielectric Constant表示所选PCB材料板的介电常数；

2、Impedance表示匹配电阻值；

3、Frequency表示电路工作的频率；

4、Height表示PCB材料板的厚度；

5、Thickness表示PCB材料板上铜层的厚度；

6、Gap表示覆铜边沿与导线的距离；

7、Width表示计算出来微带线的宽度；

8、Physical Length表示计算出来微带线的长度。

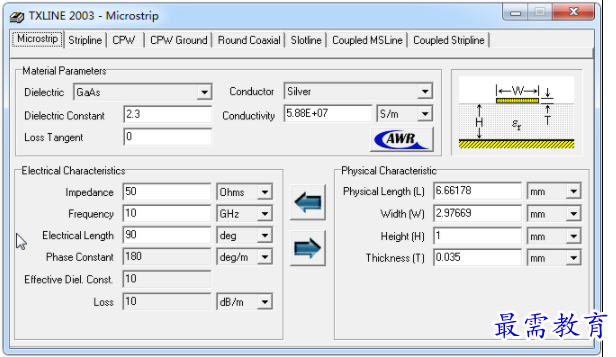

软件截图
