诺诚NC转换器使用方法

1、和其它windows应用程序类似，软件安装后，在电脑桌面上和开始菜单的程序组里都会有诺诚NC转换器的快捷方式。双击桌面上的快捷方式，或者选择开始菜单中的“所有程序”—— “诺诚NC转换器6.1”，都可以打开程序。

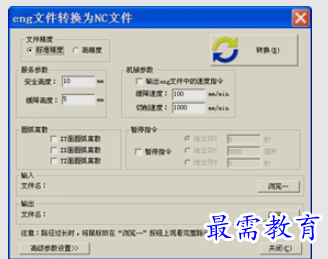

2、软件启动画面消失后，会自动出现下面的“eng文件转换为NC文件”对话框。

对话框中的参数含义说明如下。

前面已详细说明缓降速度、切削速度、安全高度和缓降高度的含义，不再重述。

文件精度：

选中标准精度，生成的nc文件中的坐标值精确到小数点后3位小数；选中高精度，生成的nc文件中的坐标值精确到小数点后4位小数。

输出eng文件中的速度指令：如果不选中复选框，生成的nc文件中的切削速度是这里的设定值；如果选中了复选框，生成的nc文件继承了eng文件中的速度值。

注意事项：

1. 只能转换出En3d5.x、eng5.01格式的eng文件中的速度值。

2.无论是否输出eng文件中的速度指令，转换出的nc文件都包含这里设定的缓降速度。

圆弧离散：有些数控系统不能识别G代码文件中的圆弧运动指令G02和G03；也有些数控系统虽然能识别圆弧指令，但不能识别大于四分之一圆弧的圆弧指令；还有些数控系统只能识别XY平面上的圆弧运动指令。同时，各种数控系统对圆弧指令的具体格式也有要求。如果您使用的数控系统不能很好的识别本软件系统生成的圆弧指令，就需要对圆弧进行离散，把圆弧离散为短直线输出。选中“XY面圆弧离散”，把XY平面上的圆弧离散为短直线输出；选中“ZX面圆弧离散”，把ZX平面上的圆弧离散为短直线输出；选中“YZ面圆弧离散”，把YZ平面上的圆弧离散为短直线输出。圆弧指令具有加工质量好、加工效率高、机床运动平稳、文件小有利于传输和加工等优势。因此我们建议，除非不用不行，不要选择圆弧离散。

暂停指令：如果nc文件中没有暂停指令，刀具以缓降速度下刀进入材料之后，会马上变换为以切削速度运动，来切削工件。您可能出于工艺上的需要，想让刀具在以缓降速度下刀进入材料之后，以切削速度加工工件之前作短暂的停顿。暂停指令就是专门为满足您上述需要而设置的。选择暂停指令后，生成的nc文件中会包含下刀后延迟的指令。使用包含暂停指令的nc文件驱动机床加工工件时，刀具在以缓降速度下刀进入材料之后，会作短暂的停顿，然后以切削速度运动，加工工件。暂停指令为G04，其格式如下：

G04 X_____

或

G04 P_____

或

G04 F_____

上面X、P、F均为地址符，其后为暂停时间。其中地址符X、P适用于和fanuc系统兼容的数控系统以及fanuc系统；地址符F适用于和西门子系统兼容的数控系统以及西门子系统。地址符X、F后的时间单位是秒；地址符P后的时间单位为毫秒。秒和毫秒之间的换算关系为：1秒=1000毫秒。您要根据您的数控系统对G代码指令的要求选择合适的地址符。选择地址符P时，后面设定的时间必须为整数。下面举例说明暂停指令的用法。比如，如下图所示，您设定了暂停指令有效，并选择了地址符X。
