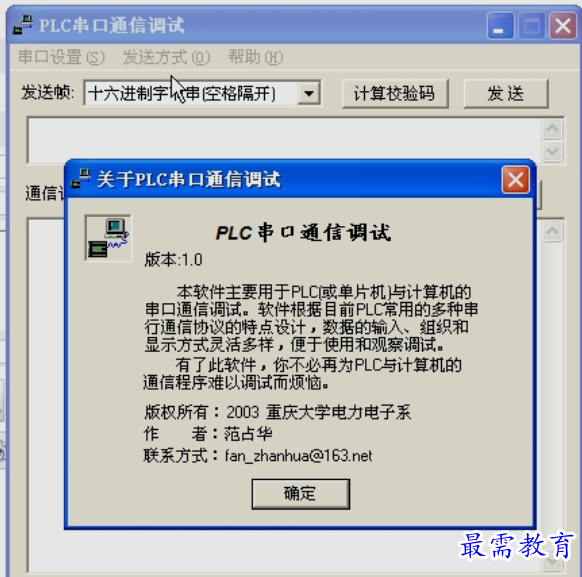

plc串口通信调试v1.0 免费版

plc串口调试软件简介

在编制计算机与plc的串口通信程序时，由于计算机和可编程设备双方均需编制通信程序，调试时往往不知道是哪一方的程序出了问题。可以使用本软件调试plc一侧的程序，调试正确后再调试计算机侧的程序。本软件为plc串口通信程序的调试提供了便利。

使用方法

通信记录

通信记录文本框内用于显示和记录发送和接收的数据。您同样可以选择三种不同的格式查看您的发送和接收帧。字符串格式以“(s)”标识，十六进制以“(h)”标识，十进制没有标识。

接收参数设置

点击“接收参数设置”按钮，弹出对话框。

接收超时时间”是指从发送开始的接收超时时间。若计算机发送数据后，在设定的时间内未收到返回的帧，将显示“接收超时”。如果设为0，未接收到返回帧也不会出现“接收超时”报警，便于将软件作为数据发送源使用。默认的设置为50ms。

软件以mscomm控件的事件驱动方式接收数据，该控件的rthreshold属性设为1，串口每接收到一个或多个字节时便会产生一次接收事件。“接收事件最大间隔时间”是指允许的两次接收事件的间隔时间的最大值。软件以此时间来判断接收帧的结束。如果从本次接收事件开始，在设置的时间内没有接收事件产生，则认为本次接收帧已结束，以后再接收到的数据视作下一帧的开始。该时间值不能设得太小，否则不能接收到完整的帧，默认的设置为20ms。
