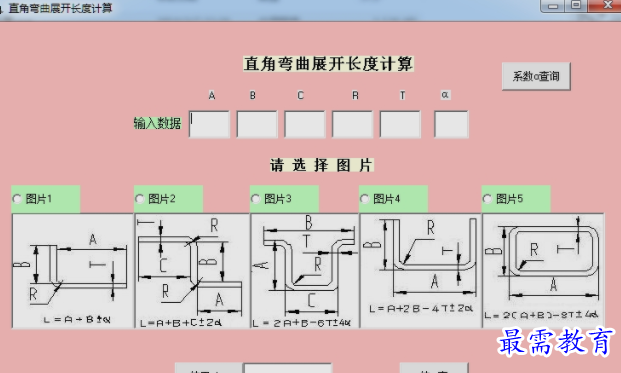

钣金件折弯长度计算器免费版

钣金件折弯长度计算原理

板料在弯曲过程中外层受到拉应力,内层受到压应力,从拉到压之间有一既不受拉力又不受压力的过渡层--中性层,中性层在弯曲过程中的长度和弯曲前一样,保持不变,所以中性层是计算弯曲件展开长度的基准.中性层位置与变形程度有关,当弯曲半径较大,折弯角度较小时,变形程度较小,中性层位置靠近板料厚度的中心处,当弯曲半径变小,折弯角度增大时,变形程度随之增大,中性层位置逐渐向弯曲中心的内侧移动.中性层到板料内侧的距离用λ表示.

钣金展开长度计算方法

展开的基本公式:

钣金展开长度=料内+料内+补偿量

1、R=0,折弯角θ

=90°(T<1.2,不含1.2mm)L

=(A-T)+(B-T)+K

=A+B-2T+0.4T上式中取:λ

=T/4K=λ*π/2

=T/4*π/2

=0.4T

2、R=0, θ

=90°   (T≧1.2,含1.2mm)L=(A-T)+(B-T)+K

=A+B-2T+0.5T上式中取:λ
