原理图制作软件(OrCad Capture)v16.3 绿色特别版

温馨提示

1、本版本是直接从orcad中提起出来的，如果你的电脑已安装过orcad软件，可能会导致你下载orcad capture无法运行。

2、以前设置环境变量需要复杂的操作，现在只需要运行目录下的“环境变量.reg”就可以了

使用教程

版本为16.3，估计应该有很多教程，主要就是不过这个是上课的时候边听讲，边记录的一些东西，稍稍的总结一下。

新建一个项目的方法：

使用File-New-project或者图标Capture16.3 PSpice仿真的使用，在所出现的对话框中，进行命名，并决定储存的位置。若需要新建文件夹，需点击Browse，激活需要在下面创建文件夹的目录，说的比较通俗一点，就是一定要去单击一下那个目录，然后选择Create Dir进行创建，不能直接修改路径，直接修改路径的话会提示文件夹不存在。上述完成后点击确定，出现此对话框

双击后缀为.dsn的文件，再次双击SCHEMATIC1，之后双击PAGE1，打开绘制原理图的页面。

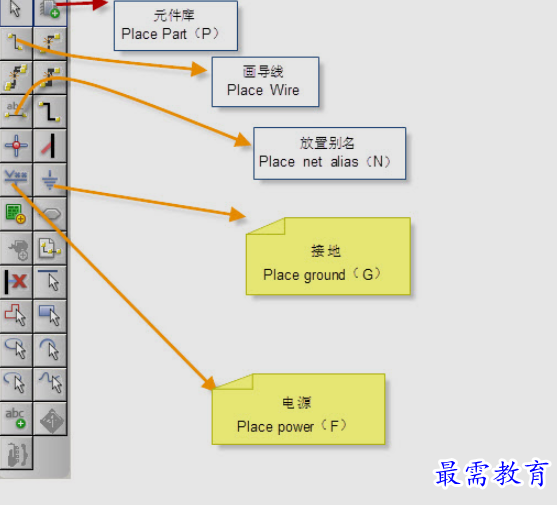

2.常用工作板即按钮
