Creo3.0 破面修补教程详解6.使用替换边修复

提问人:刘团圆发布时间:2020-10-14

6.使用替换边修复

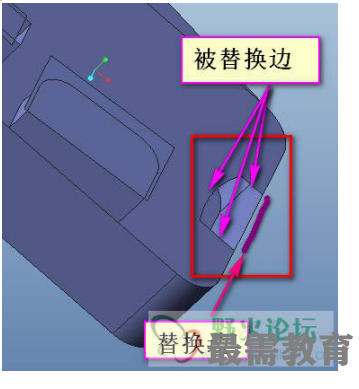

如下图,使用替换边,即使用目的变(现有或自己建立),替换掉现在存在的边达到修改的效果。


我们介绍使用自己建立的方式(同样可以采用草绘曲线的方式)

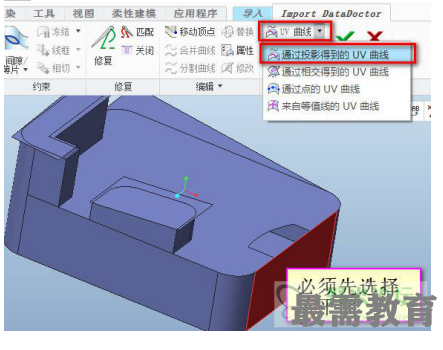

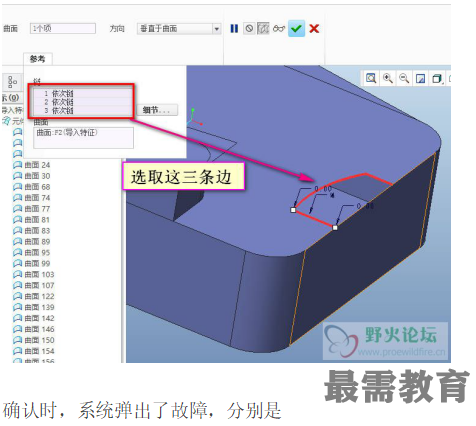

选中需要投影的平面,此时UV曲线的命令已经可以使用,按下图操作

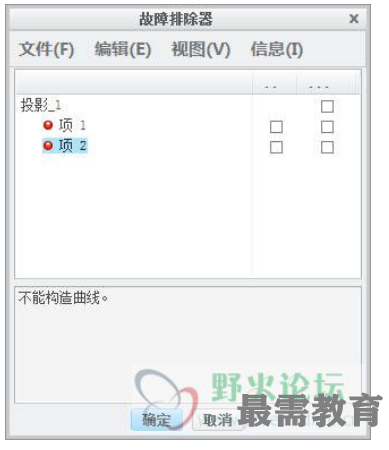

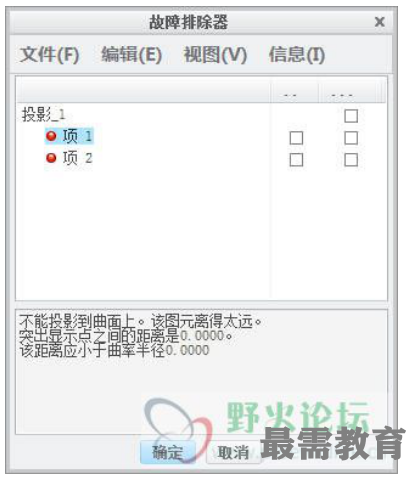

这是因为曲线和平面的夹角太小,不能争取投影,我们可以适当更改曲线的形状,重新投影

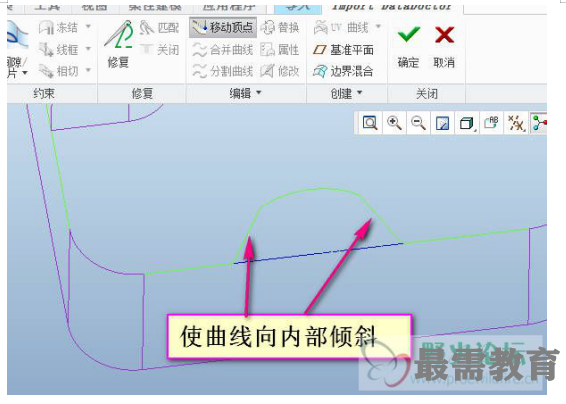

使用移动顶点命令修改,然后重新投影,不会发生错误。

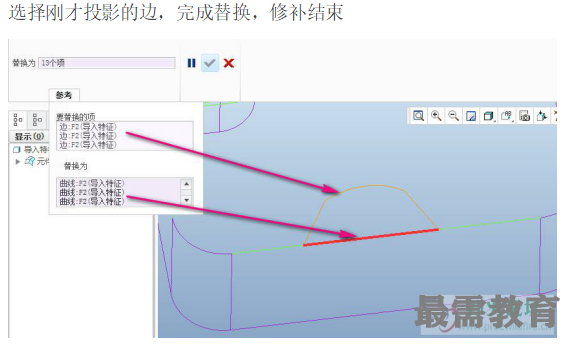

选着刚才需要投影的三条边,使用替换命令
