AutoCAD2012怎么设置图层颜色与线形-AutoCAD2012入门教程

　　很多使用AutoCAD2012的新手朋友表示，还不清楚AutoCAD2012是怎么设置图层颜色与线形的?下面小编就为大家讲解一下AutoCAD2012设置图层颜色与线形的方法，还不会的朋友可以来学习一下哦，相信可以帮助到大家。

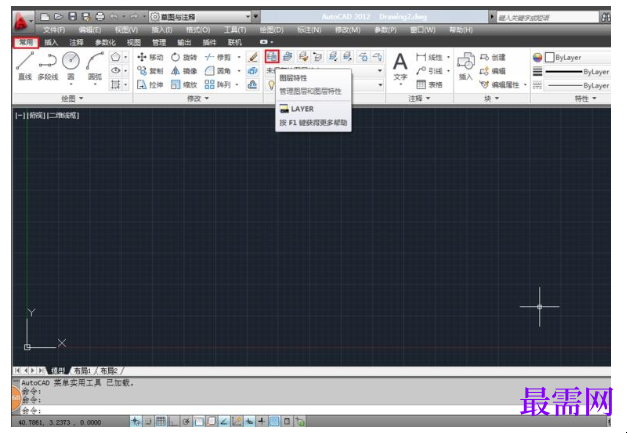

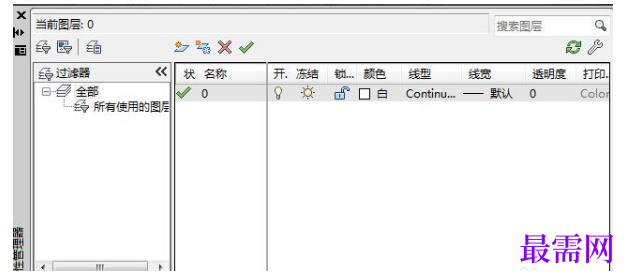

　　首先，打开AutoCAD2012。在“功能区”选项板中的“常用”选项卡中单击“图层”面板中“图层特性”按钮，弹出图形特性管理器。

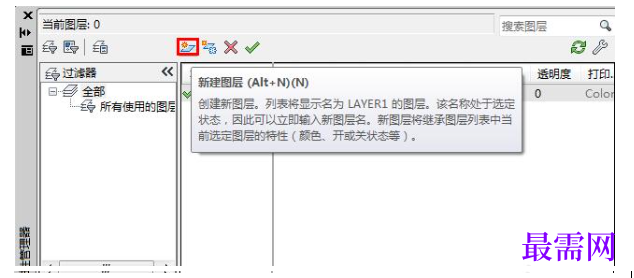

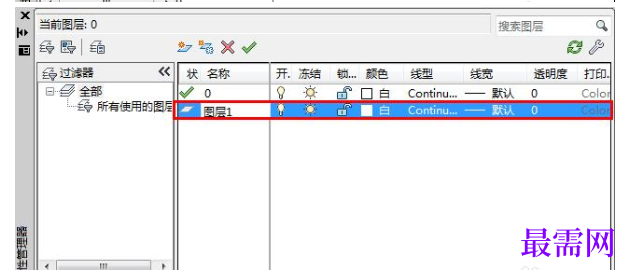

　　单击“新建图层”按钮，在面板的右侧列表框中自动新建一个名为“图层1”的新图层，重新命名为“五角星”。另建一个图层，命名为“五边形”。

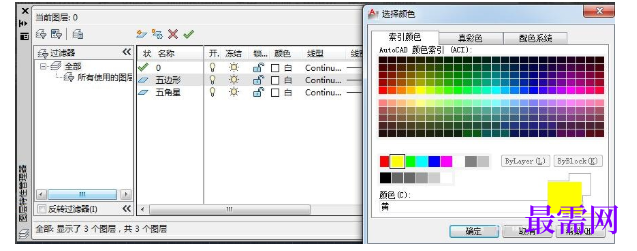

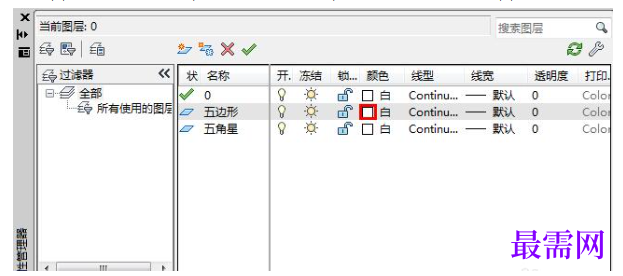

　　单击“五边形”图层右侧颜色列的色块，弹出选择颜色对话框，选择黄色。在“五角星”图层中一样操作选择红色。

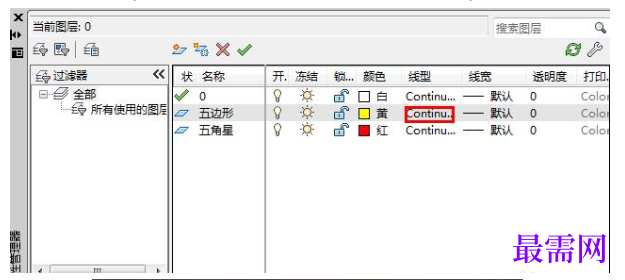

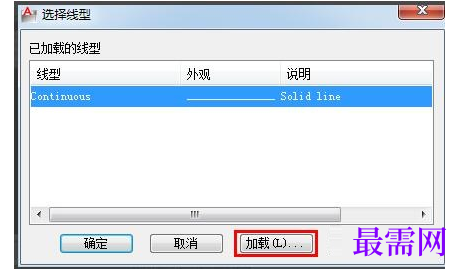

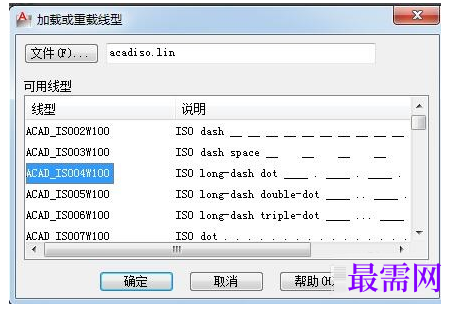

　　单击“五边形”图层右侧线型列，弹出选择线型对话框，单击“加载”按钮，弹出“加载或重载线型”对话框，在可用线型中选择一款线型。单击确定按钮，在“加载或重载线型”对话框中选择刚才加载的线型，单击确定按钮。

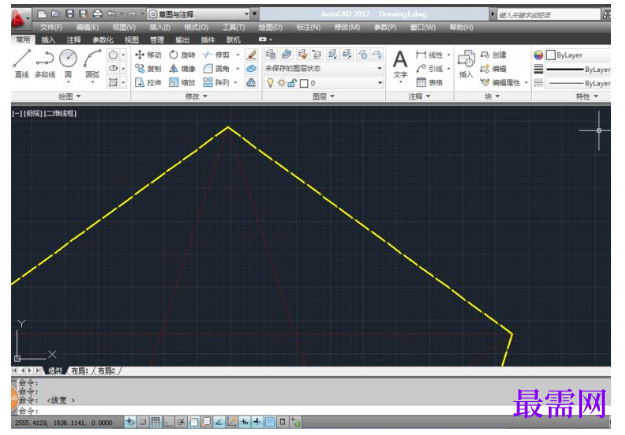

　　还可在“图层特性管理器中设置线宽，最后效果如图所示。
