Creo 3.6 概念: 了解基本模型树列

可向模型树中添加信息列，其中包括：

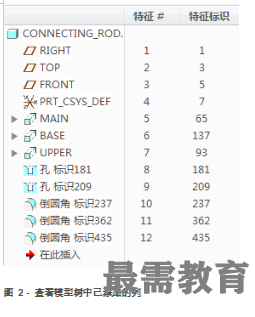

特征 # - 显示模型树中每个特征的特征编号。在模型中创建的第一个特征的编号为一，然后每个连续特征将被以升序整数增量进行分配。

特征 ID - 显示模型树中每个特征的特征 ID。特征 ID 是由 Creo Parametric 分配给每个所创建特征的唯一编号。

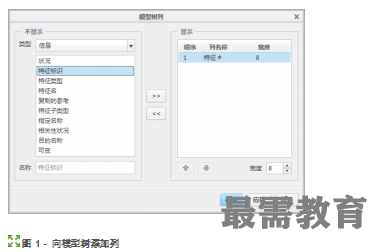

可使用其他方法来获得在这些列中所显示的信息，但是这个特定的方法可确保信息始终能够直接显示，而不需要执行任何查询。除了“特征 #”和“特征 ID”以外，还可添加其他信息列，其中包括重新生成状况、特征类型、复制的参考，等等。此外，也可添加信息的其他列类型，包括模型参数、特征参数、简化表示、层信息和质量属性信息。可通过单击模型树顶部的“设置”(Settings) 并选择“树列”(Tree Columns)，访问“模型树列”(Model Tree Columns) 对话框。

可在“模型树列”(Model Tree Columns) 对话框中修改列显示的顺序和所显示列的宽度。

在模型树中显示的列对于每个窗口都是唯一的，除非装配中所显示的模型树列传播到装配的子装配。

保存模型树列显示

模型树显示可被保存到文件，并可随时加载。在向模型树中添加了所需的列后，立即单击模型树顶部的“设置”(Settings) ，并选择“保存设置文件”(Save Settings File)。默认的保存位置是工作目录，默认的设置文件名称是 tree.cfg。可配置 Creo Parametric 以始终将 tree.cfg 视为默认的模型树显示。
