Creo 3.11 概念:任务 1. 在装配中使用选择过滤器。

1.禁用所有“基准显示”类型。

2.将选择过滤器改为“零件”(Parts)。

3.从图形窗口中选择 BOLT_5-18_7.PRT。

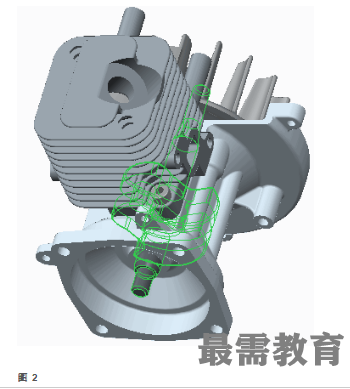

从图形窗口中选择 CRANKSHAFT_7.PRT。

5.请注意，已自动取消选择 BOLT_5-18_7.PRT。

6.按住 CTRL 键并从图形窗口中选择 FLYWHEEL_7.PRT。

7.按住 CTRL 键并从图形窗口中选择 CRANKSHAFT_7.PRT。请注意，该零件将取消选择。

8.取消选择 FLYWHEEL_7.PRT。

9.将选择过滤器改为“特征”(Features)。

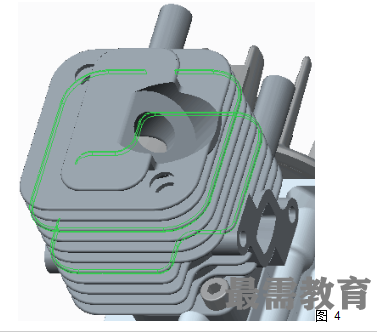

10.按住 CTRL 键并选择这两个倒圆角特征。

11.取消选择倒圆角。

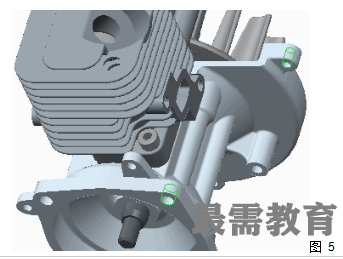

按住 CTRL 键并选择这两个孔特征。

13.取消选择孔。

14.将选择过滤器改为“几何”(Geometry)。

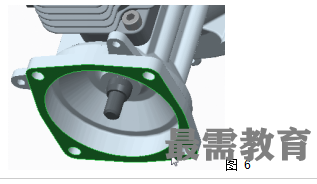

15.在 ENG_BLOCK_FRONT_7.PRT 上放大，并选择前曲面。

16.在 BOLT_5-18_7.PRT 元件上放大。

17.选择 BOLT_5-18_7.PRT 的六角形上的内部平面曲面，如左图所示。

18.选择 BOLT_5-18_7.PRT 的六角形上的顶部边，如右图所示。

19.选择 BOLT_5-18_7.PRT 的六角形上的顶点。

20.取消选择顶点。

21.启用“平面显示”(Plane Display) 和“轴显示”(Axis Display) 。

22.在功能区中，选择“视图”(View)选项卡。

23.启用“平面标记显示”(Plane Tag Display) 和“轴标记显示”(Axis Tag Display) 。

24.将选择过滤器改为“基准”(Datums)。

25.按住 CTRL 键并选择基准轴A_4和基准平面TOP。

26.取消选择基准平面。

27.禁用“平面标记显示”(Plane Tag Display) 和“轴标记显示”(Axis Tag Display) 。

过程就此结束。
