Creo 5.10 概念: 任务 3. 在“草绘器”中草绘圆心和端点弧。

2.禁用“显示约束”(Display Constraints) 。

3.从“草绘”(Sketching) 组的“弧”(Arc) 类型下拉菜单中选择“圆心和端点”(Center and Ends) 。

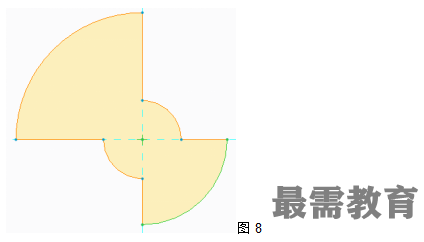

选择竖直参考和水平参考的交点。

选择线左侧和上方的端点以创建弧。

4.再次选择竖直参考和水平参考的交点。

5.选择线右侧和底部的端点以创建弧。

6.单击鼠标中键停止创建弧。

7.单击“确定”(OK) 。
