Creo 6.3 概念: 任务 4. 镜像草绘图元。

2.启用“显示尺寸”(Display Dimensions) 。请注意顶部尺寸为 7.25。

3.单击并在所有草绘图元周围拖动窗口。

4.单击“编辑”(Editing) 组中的“镜像”(Mirror) 。

5.选择垂直中心线。

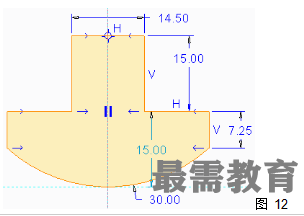

6.请注意顶部尺寸为 14.50。

7.选择上部的水平线和下部的弧。

8.请注意它们均为单个图元。

9.单击“确定”(OK) 。

过程就此结束。
