Creo 6.5 概念: 任务 5. 在“草绘器”(Sketcher) 中创建弧和圆的直径尺寸。

1.编辑 ARC_CIRCLE_DIA 的定义。

2.单击“垂直”(Normal) 。

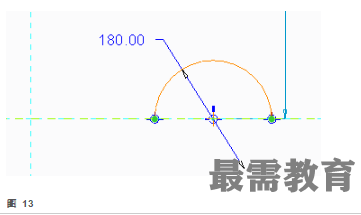

3.双击弧，单击鼠标中键以放置尺寸，然后按 ENTER 键。

4.双击圆，单击鼠标中键以放置尺寸，然后按 ENTER 键。

5.单击鼠标中键以停止尺寸创建。

6.选择尺寸250，单击鼠标右键，然后选择“转换为半径”(Convert to Radius)。

7.单击“确定”(OK) 。
