Creo 6.7 概念: 任务 2. 解决由于所添加尺寸而引起的冲突。

1.编辑“草绘 2”(Sketch 2)的定义。

标注从竖直参考到右上方弧中心的尺寸并将尺寸放置在草绘几何下。

3.在“解决草绘”(Resolve Sketch) 对话框中选择尺寸16。

单击“删除”(Delete)并按 ENTER 键。

4.双击左下方的弧并放置直径尺寸。

5.在“解决草绘”(Resolve Sketch) 对话框中选择“平行”(Parallel)约束。

单击“删除”(Delete)并按 ENTER 键。

6.在“操作”(Operations) 组中单击“依次”(One-by-One) 。

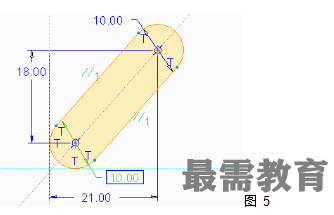

7.修改尺寸，如图所示。

8.单击“确定”(OK) 。

过程就此结束。
