Creo 6.9 概念: 任务 1. 放置文件中的截面。

2.在模型树中，右键单击“草绘 1”(Sketch 1)，然后选择“编辑定义”(Edit Definition)。

3.仅启用下列“草绘器显示”类型：。

4.从“获取数据”(Get Data) 组单击“文件系统”(File System) 。

5.在“打开”(Open) 对话框中选择d_shape.sec。

单击“打开”(Open)。

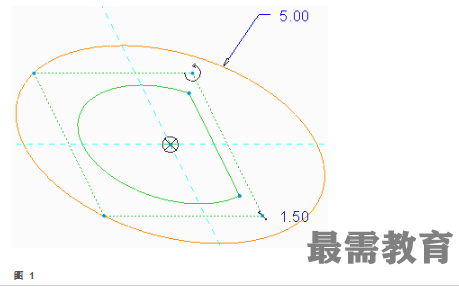

6.在图形窗口中单击以放置截面。

7.如有必要，将 X 位置控制滑块重定位至弧中心。

8.将截面重定位至竖直和水平参考的相交处。

9.在操控板中，将“缩放因子”(Scaling factor) 改为1.5。

单击“接受更改”(Accept Changes) 。

10.单击“确定”(OK) 。
