Creo 6.9 概念: 任务 2. 放置“草绘器调色板”(Sketcher Palette) 中的截面。

2.单击功能区中“草绘”(Sketching) 组中的“调色板”(Palette) 。请注意工作目录选项卡中的 .sec 文件。

3.在“草绘器调色板”(Sketcher Palette) 对话框中，选择每个不同的选项卡并查看其内容。

选择“多边形”(Polygons)选项卡。

选择“8 侧八边形”(8-Sided Octagon)截面，以对其进行预览。

双击“8 侧八边形”(8-Sided Octagon)截面。

4.在图形窗口中单击以放置截面。

5.将截面重定位至竖直和水平参考的相交处。

6.在操控板中，将“缩放因子”(Scaling factor) 改为1。

单击“接受更改”(Accept Changes) 。

7.在“草绘器调色板”(Sketcher Palette) 中单击“关闭”(Close)。

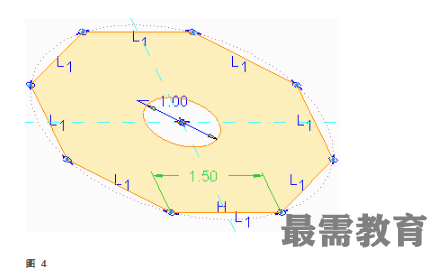

8.将长度尺寸1改为1.5。

9.单击“确定”(OK) 。

过程就此结束。
